Impressora Térmica WAYTEC WP-100

USB e VCOM

SUMÁRIO

Se deseja encontrar algo específico, use os links abaixo:

Vídeo da Homologação | Ambiente de testes | Características Técnicas | Downloads de Drivers e Manuais | Instalação | Configurações | Testes realizados | Considerações finais



---



Homologação em vídeo

Apresentação do aparelho. Download e instalação de drivers. Homologação e Testes com Componentes ACBr



---



Ambiente

Computador Notebook DELL G7 Sistema Operacional Windows 10 64Bit Processador Intel(R) Core(TM) i7-8750H 2.20GHz 2.21 GHz Memória 8GB USB 3.1 de 1º Geração



---



Características Técnicas da Impressora

Método de impressão	Térmico Direto
Velocidade da Impressão	200mm/s
Beep	SIM
Corte de papel	Automático: Guilhotina, Manual: Serrilha
Portas de Comunicação	USB, VCOM (Porta COM Virtual: Emulada)
Caixa Registradora	Suporte a Gaveta de Dinheiro
Fonte de Alimentação	Externa, Bivolt, VAC-2.0A 50/60Hz
Dimensões	129 x 146 x 191mm (Altura X Largura X Profundidade)
Peso	1,9 kg
Tipos de Códigos de Barras 1D	UPC-A, UPC-E, EAN13, COde39, ITF, CodaBar, Code93, Code128
Códigos de Barras 2D	QRCODE
Vida Útil: Guilhotinha	1,5 milhões de cortes
Vida Útil: Cabeça de Impressão	150 KM



---



Download de Drivers e Manuais

Acesse a página de downloads no drive do equipamento:
http://suporte.waytec.com.br/drivers/wp-100/

• Baixe o Arquivo: "WayTec Printer Driver Setup" para Instalar o equipamento no Spooler do Windows e para instalar o Driver USB.

• Confira o manual de instalação.

• IMPORTANTE: Caso troque a porta USB futuramente, repita o processo a partir da página 6.

  Também pode-se baixar Teste de POS Printer do próprio fabricante,"Pos Printer Test" para realizar alguns testes no equipamento, e também determinadas configurações, como carregar o logo, alterar as interfaces de comunicação, bem como ativar o modo VCOM. Caso fique com alguma dúvida referente ao PosPrinter Test, não se preocupe, o manual também tem várias instruções sobre ele.



---



Instalação

Ao conectar o equipamento no Windows 10, ele é reconhecido automaticamente no Gerenciador de Dispositivos como um Controlador USB, utilizando um driver genérico “Suporte de impressão USB” e também “Nenhuma impressora Conectada”.

Para que possamos utilizar o equipamento, devemos primeiro baixar os arquivos na seção de donwloads.

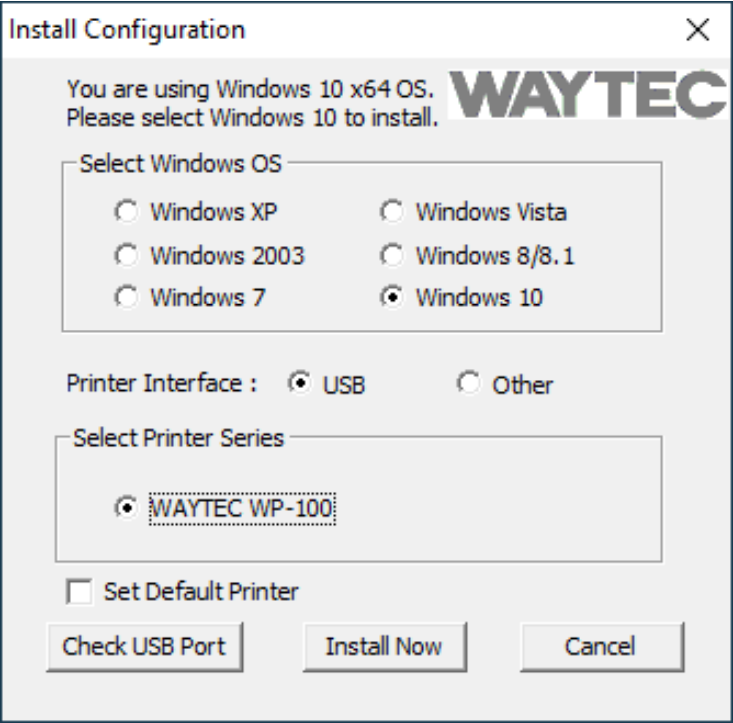

Execute a aplicação "WayTec Printer Driver Setup", e siga o passo a passo.

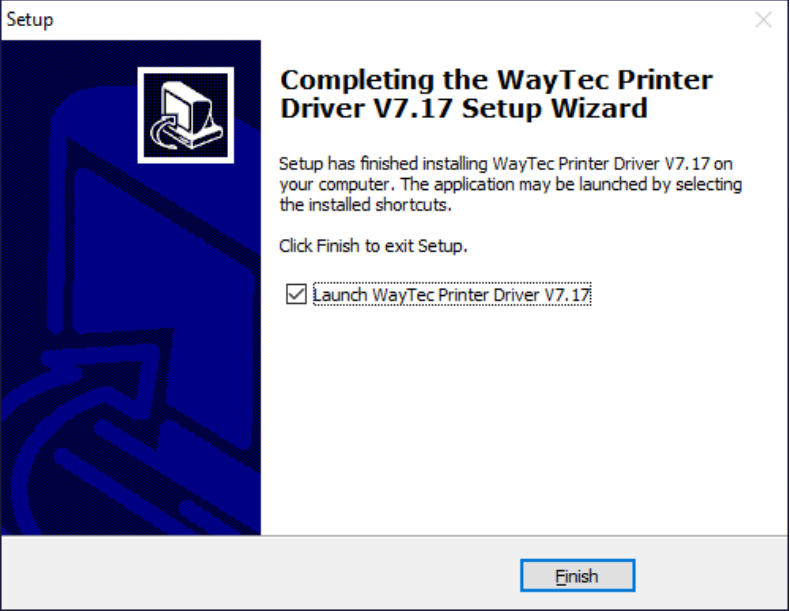

Após finalizar a instalação, certifique-se de selecionar a caixa de diálogo para executar o driver.

Quando ele abrir, verifique se os campos estão preenchidos corretamente, e execute um teste porta USB para checar a comunicação.

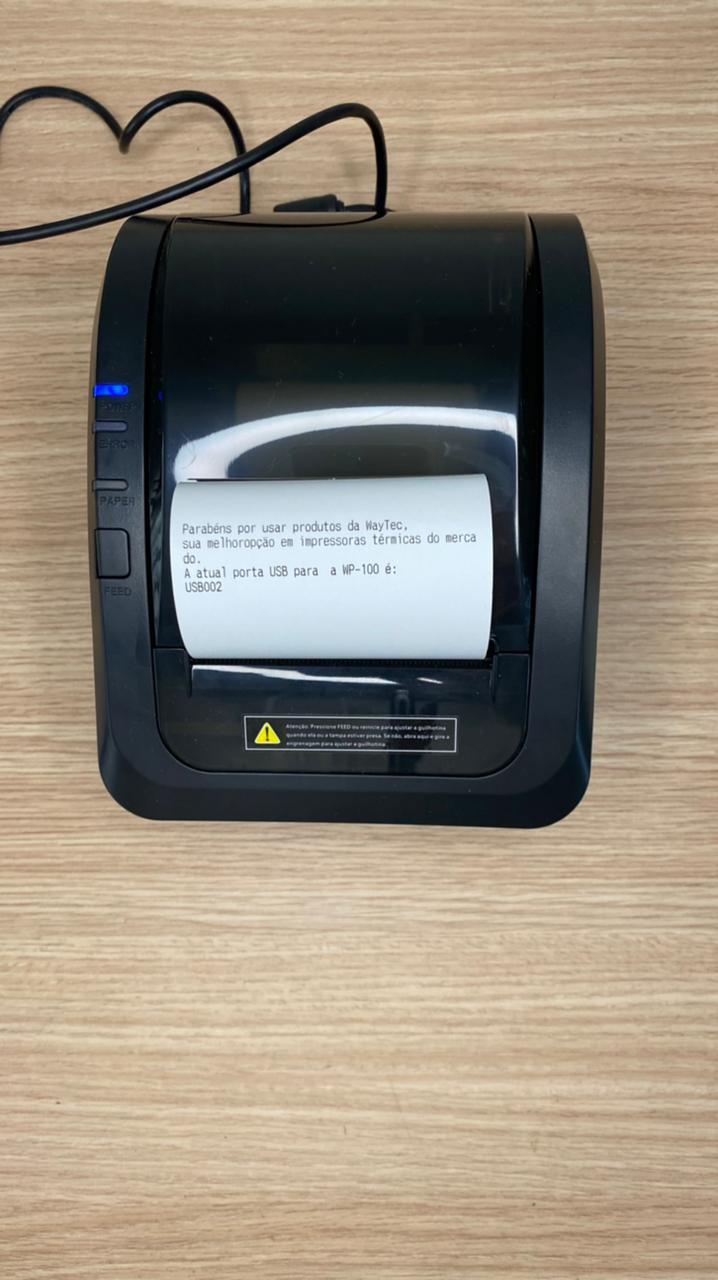

A impressora responde com a porta USB em que está conectada.

Logo em seguida, clique em "Install Now", e imprima uma página teste.

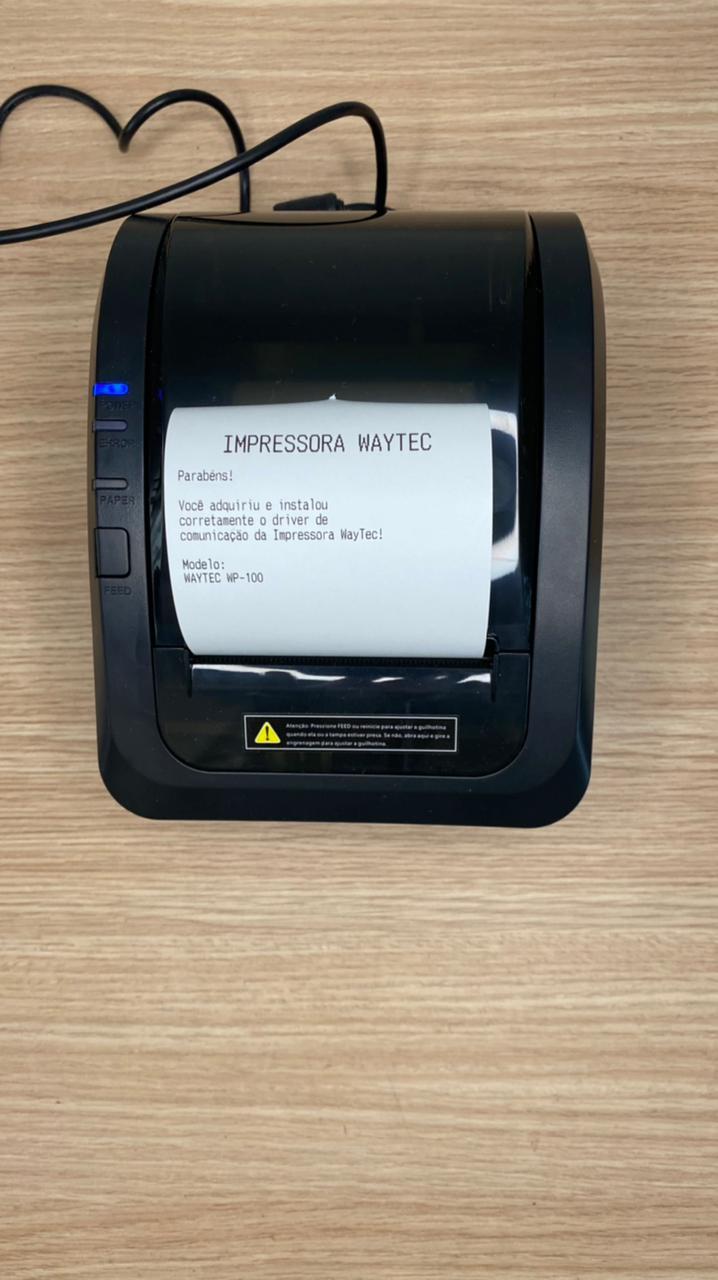

Caso o teste seja bem-sucedido, a impressora já responde:



Pronto! Sua WP-100 estará instalada no Spooler do Windows. Você poderá checar também no gerenciador de dispositivos em “Filas de impressão”.

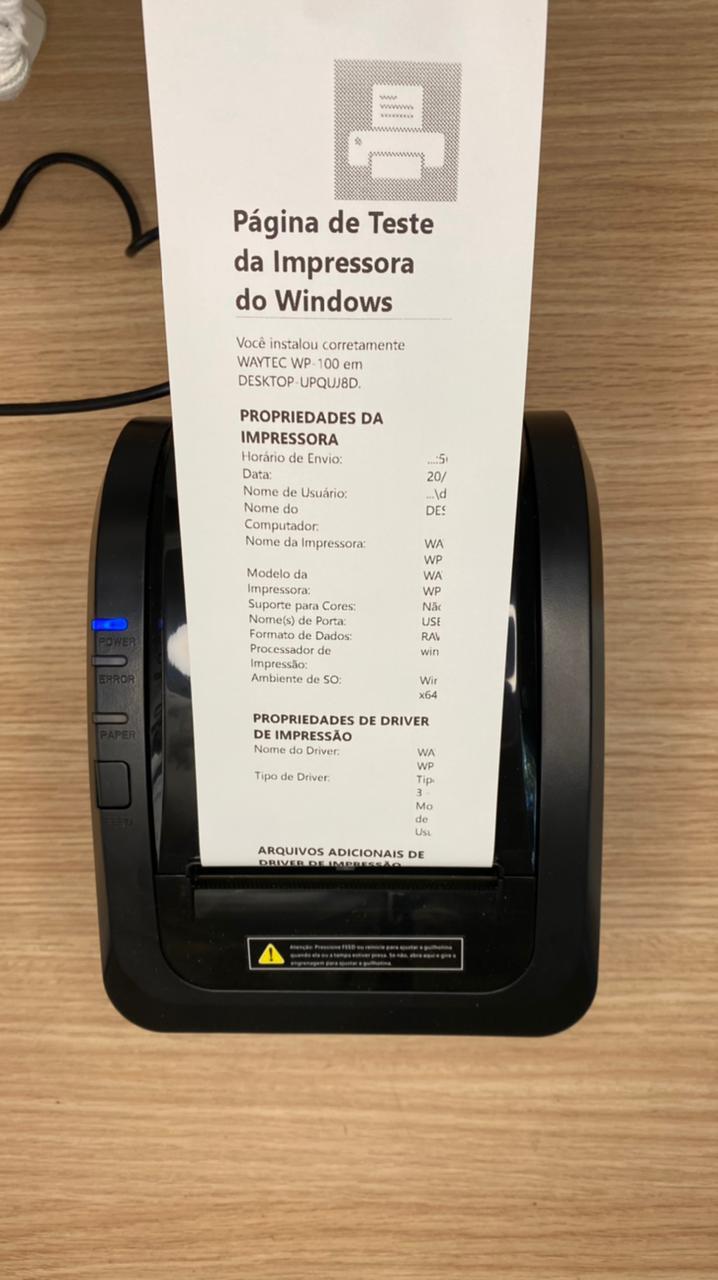

Caso deseje imprimir um teste no Windows, abra as configurações de “Impressoras e Scanners”, clique em "Gerenciar na impressora WP-100 e imprima uma página teste.

Instalação modo VCOM (Opcional)
A impressora já está funcionando corretamente via USB, porém se você deseja utilizar com a comunicação em modo VCOM (Porta COM Emulada, ou Porta COM Virtual) siga o passo a passo:

1. Baixe todo o  "WP100 Printer Test".

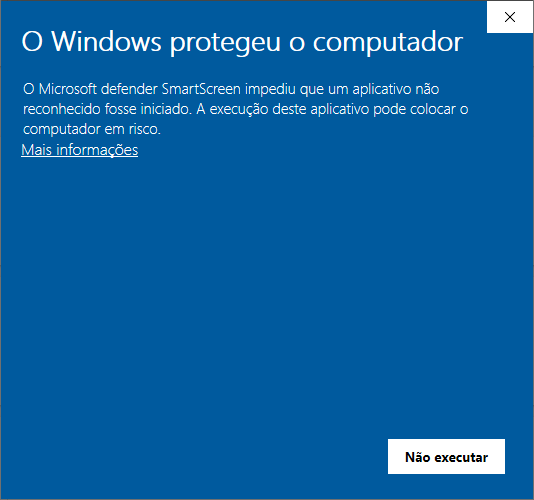

2. Execute o aplicativo, e selecione “mais informações” e “Executar assim mesmo” na tela do Windows.

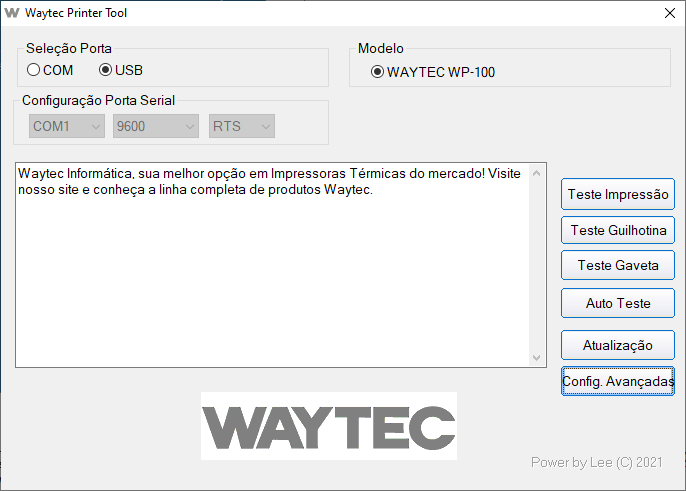

3. Na aplicação, selecione a porta “USB” e em seguida clique no botão “Config. Avançadas”.

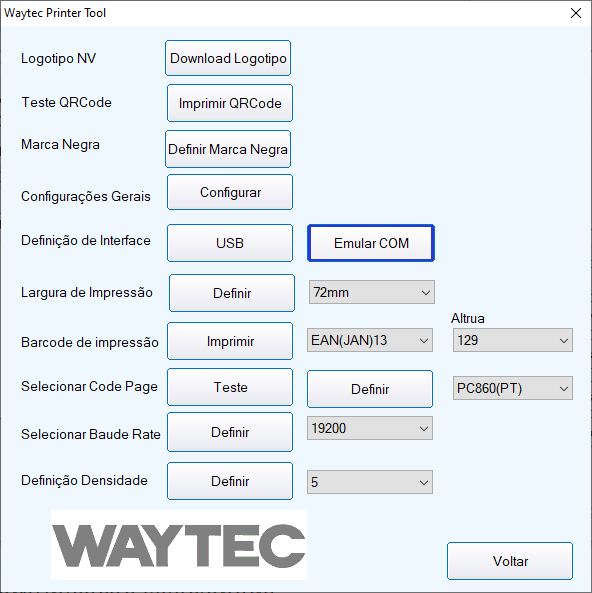

4. Na janela de configurações avançadas, selecione o botão “Emular COM”.



5. Confirme se a configuração está feita corretamente, verificando as portas COM no gerenciador de dispositivos.


6. Note que existem diversas configurações nessa aplicação, como por exemplo a “Baude Rate”, que poderá ser redefinida.

7. Pronto! Já está pronto para ser usada em modo VCOM.

Para reverter, configure a aplicação para Porta COM, indique a porta que está indicada no Gerenciador de Dispositivos do Windows, e depois execute um comando como “Teste impressão”. Após estabelecer a comunicação com a impressora, apenas clique no botão “USB”, em Definição de Interface na mesma janela.



Linux

Os testes de comunicação com a impressora foram realizados em ambiente Linux OpenSuse Tumbleweed versão 20190810.

Veja o Passo a passo da configuração abaixo:

1. Abra um terminal e digite o comando a seguir:
   dmesg -–follow
2. Conecte a impressora ao computador, em seguida observe como será reconhecida a impressora, em nosso exemplo foi reconhecida como “usblp0”.
3. Verifique no diretório dev se foi criado o arquivo de comunicação com a impressora:
   ls /dev/usb/
4. Para testar envie um teste direcionando para a porta criada:
   echo “Teste de Impressão Linux” > dev/usb/lp0
5. Basta configurar a porta /dev/usb/lp0 no componente.

Veja na imagem abaixo os comandos citados acima:



---



Configurações

Aplicativo de testes do fabricante

O “Pos Printer Test”, que foi utilizado na configuração da porta COM, também permite realizar diversas parametrizações no equipamento.

• Caso ainda não tenha feito o download do aplicativo,
  Baixe todo o zip "WP100 Printer Test;".

• Cheque as configurações a partir da página 9 no manual do fabricante.





ACBrPosPrinterTeste

O demo PosPrinterTeste é um exemplo que utiliza o componente ACBrPosPrinter, que é responsável por comunicar-se com todas as impressoras não-fiscais.

Você poderá comunicar-se com esta impressora através das portas USB e VCOM. Porém, lembramos que comandos de leitura de Status, e Informações que são enviadas pelo equipamento não funcionam em modo RAW.



Realizamos nossos testes utilizando Porta USB.




Note também que estamos utilizando o Modelo ppEsgGPrinter, pois este é o protocolo padrão e da WP-100.

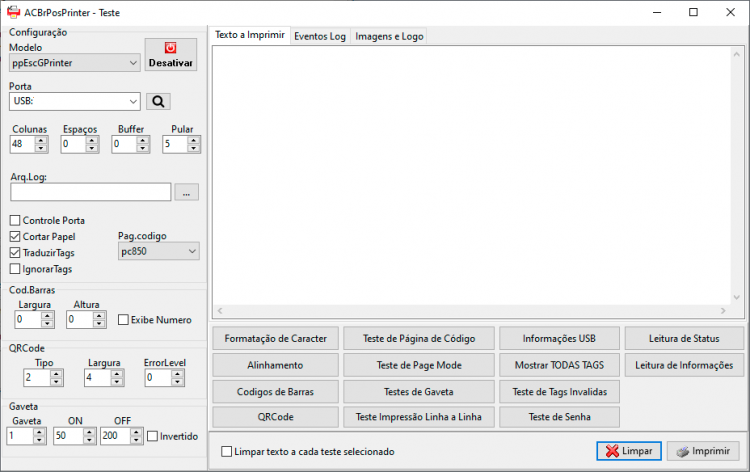

Para reproduzir os testes, selecione a porta e modelo, em seguida, aumente o número de linhas a Pular para no mínimo 4 (esta configuração serve para evitar que o papel seja cortado antes de imprimir o rodapé do seu teste), e clique em “Ativar”.

Exemplo de Configuração:

• Modelo: ppEscGPrinter;

• Porta: USB;

• Colunas: 48;

• Espaços: 0;

• Linhas Pular: 4;

• Pag. codigo: pc850;

• KC1: 1;

• KC2: 0;

• FatorX: 1;

• FatorY: 1;

• As demais configurações não foram alteradas.

DICA: a tag </beep> pode ser usada como um comando de som para que a impressora notifique algum novo pedido, nova senha, e etc. Isso acaba ajudando no dia a dia do estabelecimento comercial.

Falando em tags do ACBrPosPrinter, Agora que já configuramos o PosPrinterTeste, vamos documentar alguns testes de que realizamos com a WP-100.

Resultados apresentados nas Tags de impressão:

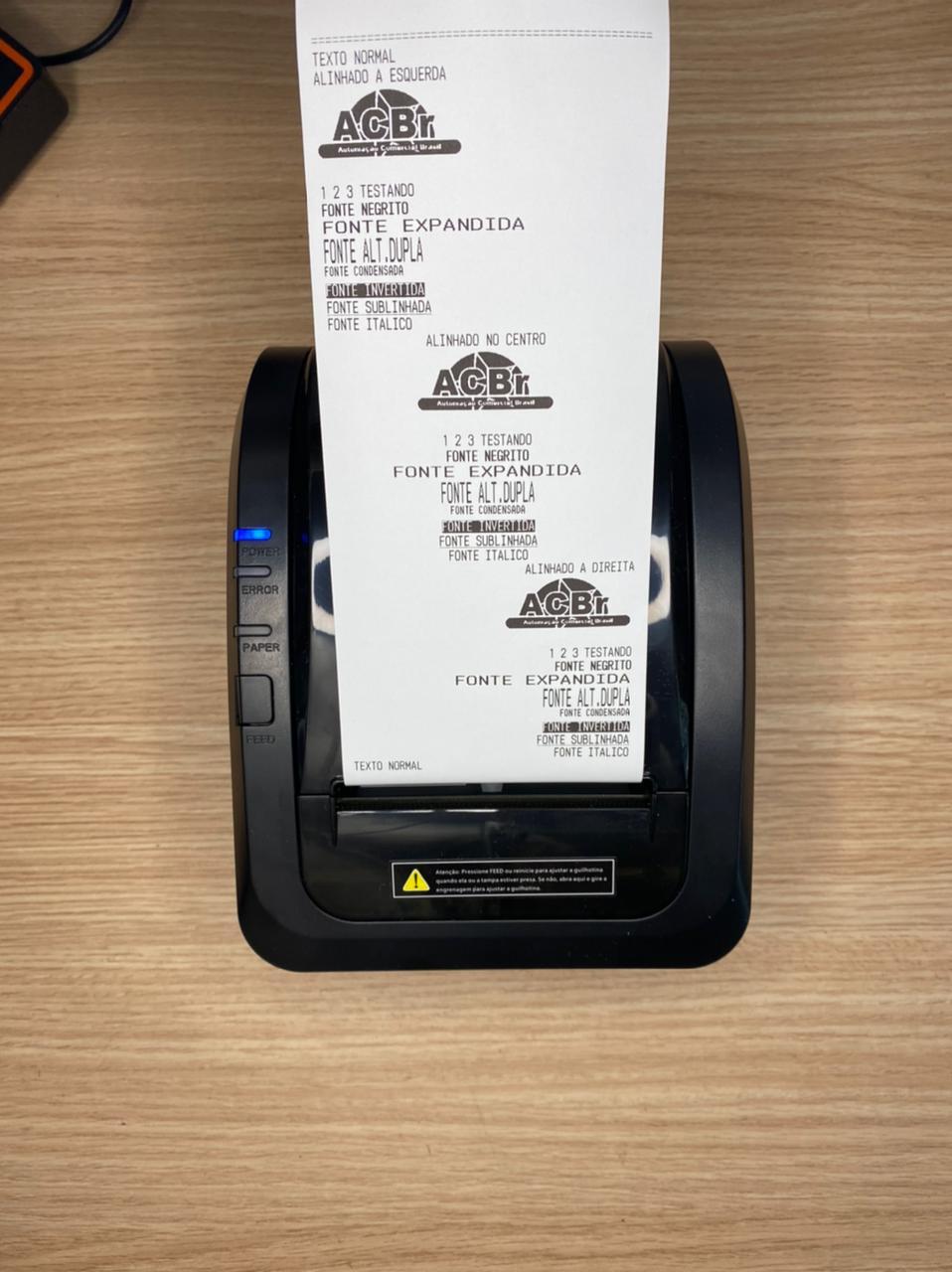

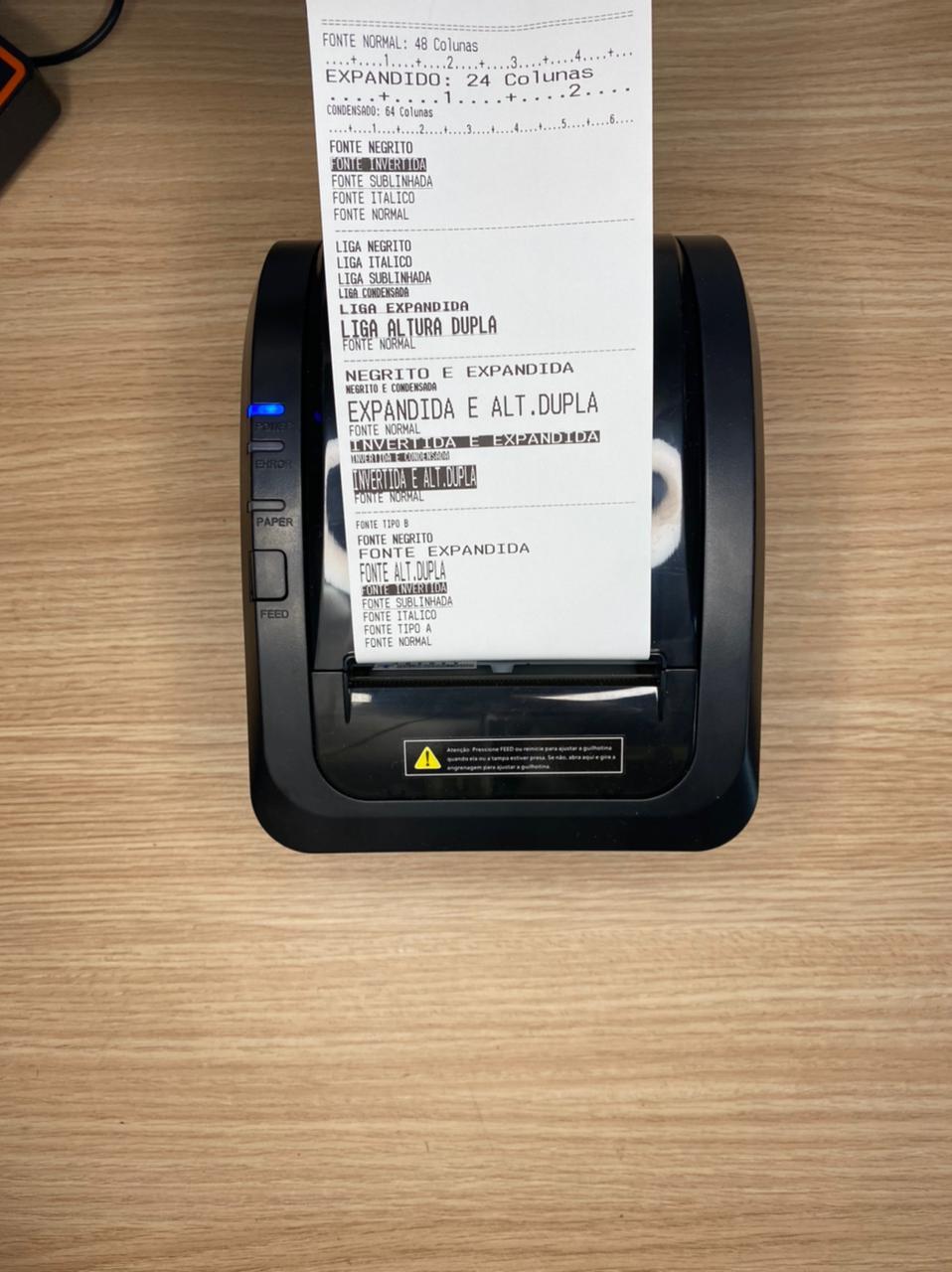

Teste de Caractere:
A impressão funcionou corretamente, com exceção da fonte itálico (não encontrado nenhuma especificação informando os tipos de fontes utilizados).

Teste de Alinhamento:

Todos os três alinhamentos (esquerda, centralizado e direita) foram impressos corretamente.

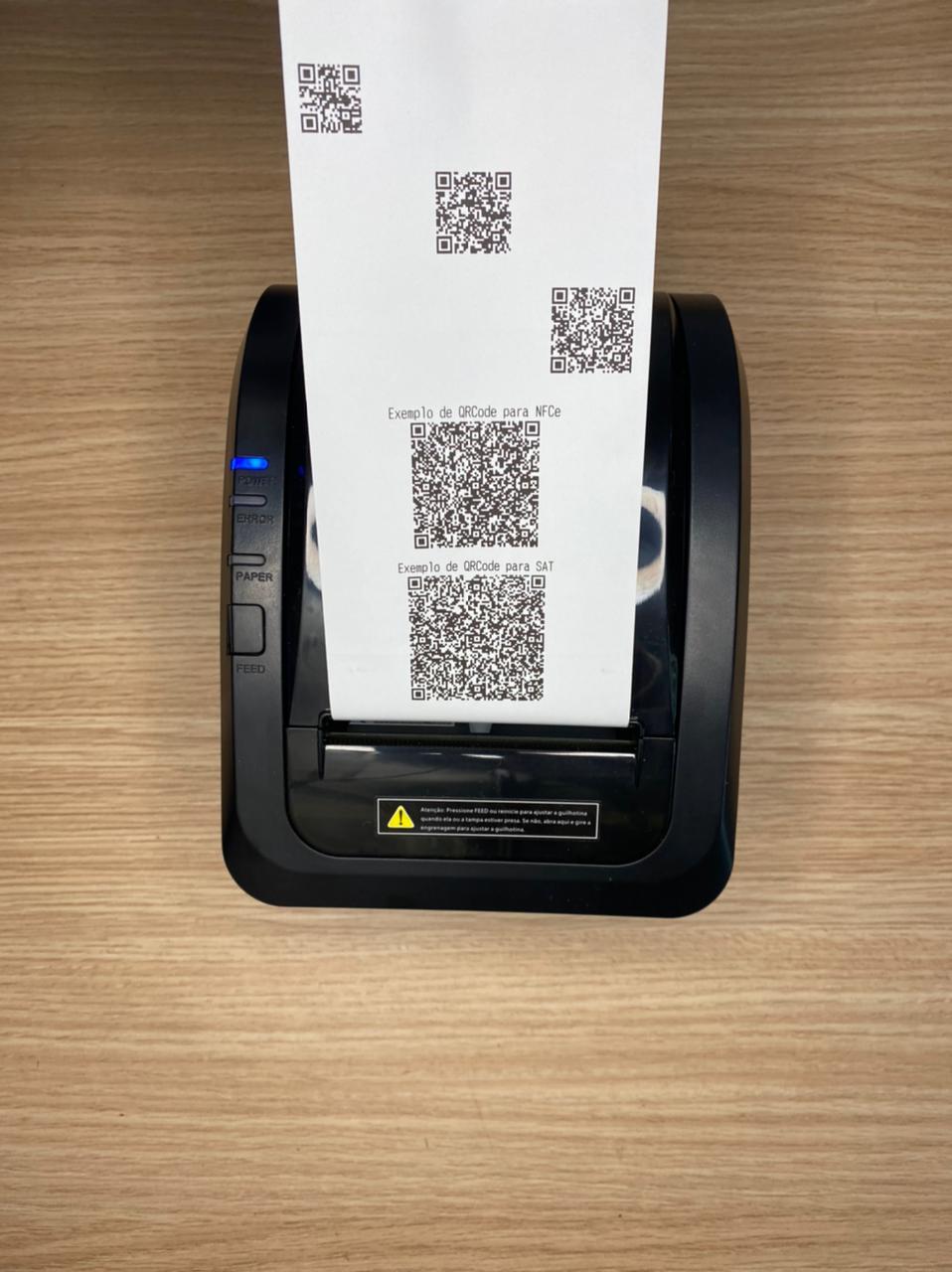

Teste de QRCode:

A impressão dos QRCodes funcionou corretamente, ajustando os alinhamentos e tamanhos. A leitura é funcional.

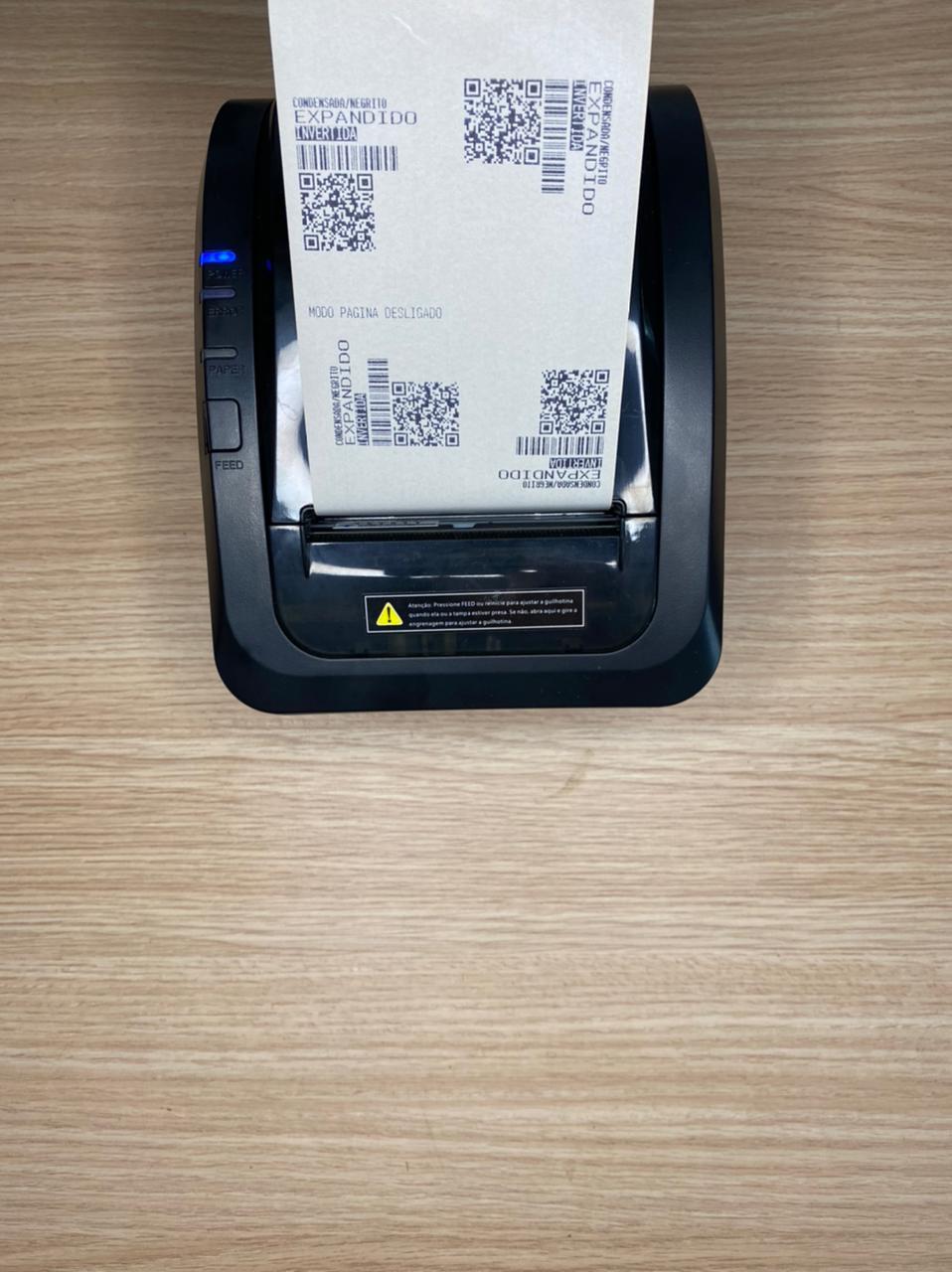

Teste de PageMode:

Funcionou conforme o esperado, permitindo o uso de .DANFCe com QRCode Lateral

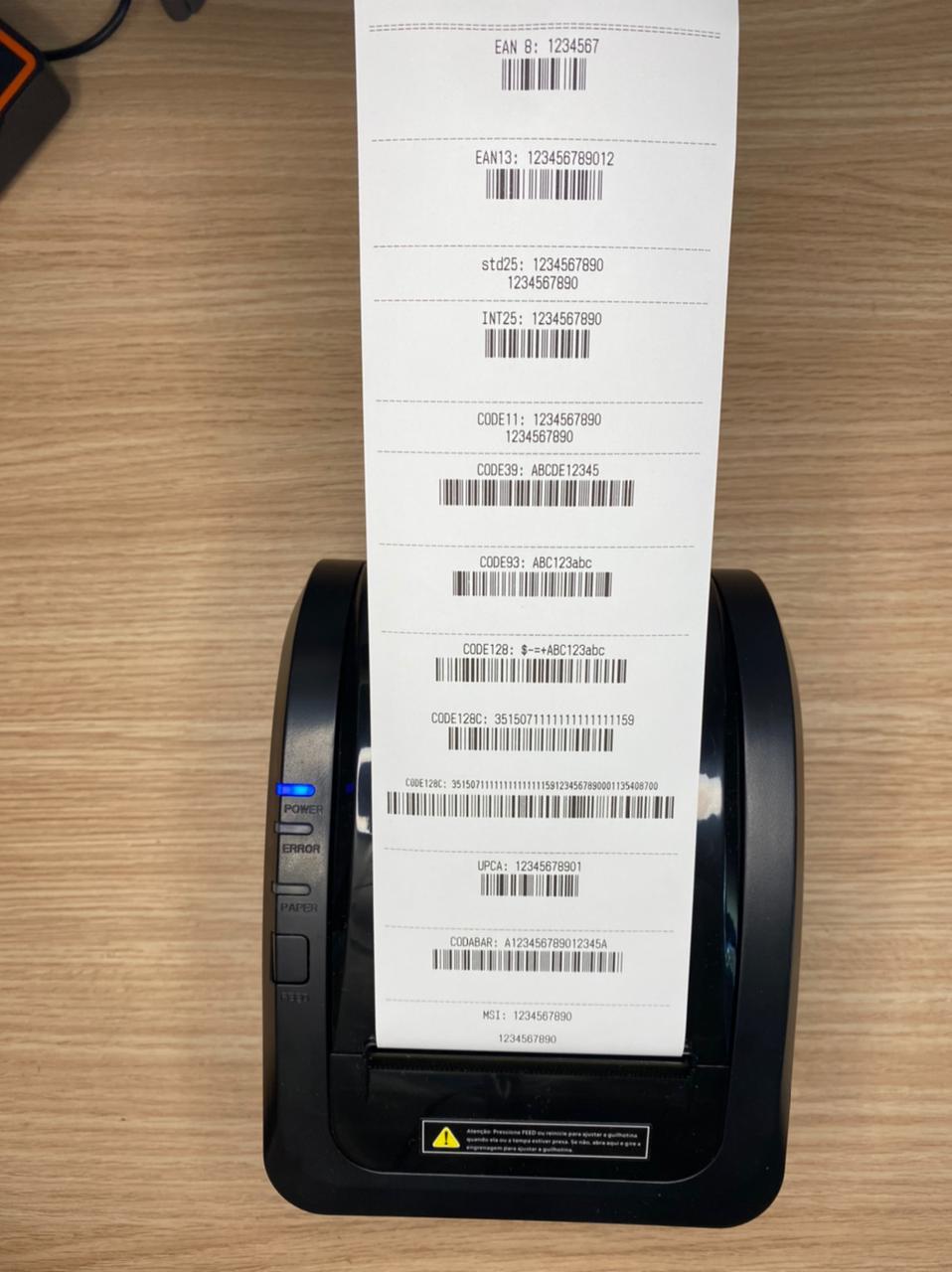

Teste de Código de Barras:

Os códigos EAN 8, EAN 13, CODE 39, CODE 93, CODE 128 e UPC-A foram impressos corretamente, conforme informados no manual, os códigos INT 25 e CODABAR também foram impressos, porém estes não se encontram no manual, os códigos STD 25, CODE 11 e MSI não foram impressos pois não são compatíveis.



Teste de Logotipo:
O logotipo foi impresso corretamente.



Teste de Gaveta
A comunicação com a gaveta foi efetuada corretamente.



Teste de Leitura de Status:

Tampa Aberta	stSemPapel, stOffLine, stTampaAberta,
Fim de Bobina Térmica	stSemPapel, stOffLine,
Gaveta Aberta	stGavetaAberta,
Pouco papel na Bobina Térmica	Não tem sensor
Equipamento Desligado	stErroLeitura,

Retornos apresentados (utilizando as duas formas distintas de configuração de porta):

• Impressora pronta para o uso, retornou a mensagem:

  “Nenhum Erro encontrado”.

• Impressora com tampa aberta, retornou a mensagem:

  “stOffLine, stTampaAberta, stSemPapel”.

• Impressora sem bobina, retornou a mensagem:

  “stSemPapel, stOffLine”.



Teste de Acentuação:









• pc473: Algumas crases ignoradas

• pc850: Todos os acentos foram impressos corretamente;

• pc852: Algumas crases e acento tilde ignorados;

• pc860: Todos os acentos foram impressos corretamente;

• pc1252: Todos os acentos foram impressos corretamente;

• pcUTF8: distorção de caracteres equipamento não suporta UTF-8.

(Abra a imagem em uma nova aba para visualizar melhor os resultados)






















Outros Testes:

Abrir Gaveta (Tag: 1)	Abriu a Gaveta corretamente
Imprimir Senhas	Imprimiu corretamente
Beep (Tag: < /beep>)	Funcionou com modelo EscGPrinter



Gravação de Logo:

Lembramos que você devera utilizar logos no formato .bmp (bitmap preto e branco, ou pancromático 32-bit), segue alguns requisitos para a gravação de logo:

• O tamanho do arquivo deve ser inferior a 64K.
• A largura da imagem: 80mm, em pixel o tamanho deve ser inferior a 567.

Passos para gravar logo:

1 - Na aba Imagens e Logo, selecione a opção 1-Carregar Imagem e escolha a imagem que deseja gravar.

2-Selecione a posição onde será gravado. (Os valores utilizados abaixo são um exemplo, é possível definir valores diferentes, onde cada imagem fique em uma posição.)

Ex: KC1: 48 KC2: 48

3 - Selecione a opção Gravar Logo

4 - Para verificar se gravou com sucesso, clique em Imprimir.

Exemplo dos passos:

SATTeste

O demo SATTeste é um exemplo que utiliza o componente ACBrSAT. Ele realiza todas as operações principais do SAT.
Se desejar saber mais sobre o demo e aprender como Ativar o SAT pelo SATTeste, assista este vídeo gravado pelo Junior Santos: Comunicação entre ACBr e SAT

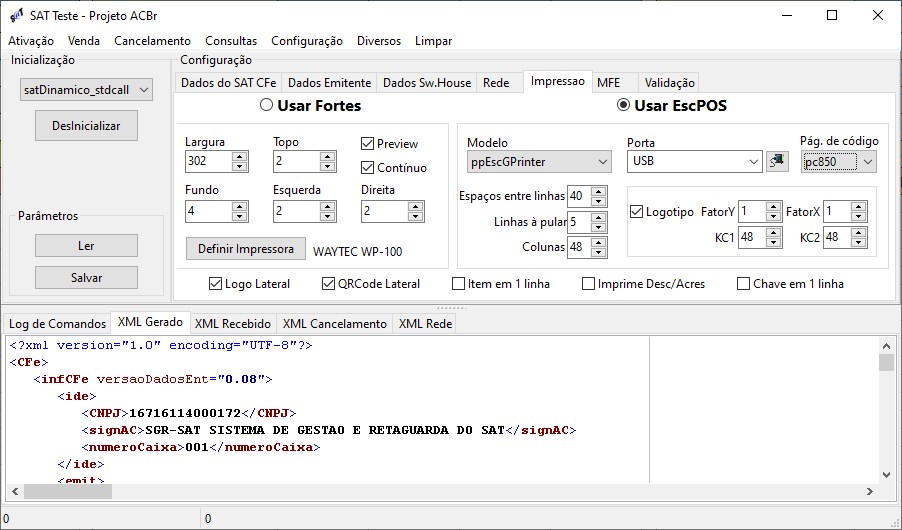

Você poderá configurar a sua impressora WAYTEC WP-100 via Fortes ou EscPOS conforme mostramos abaixo:



Veja abaixo as diferenças de cada método de impressão:

Esta impressora também permite alinhar o logo e QRCode lateralmente, e também funcionou com a flag "Item em 1 linha" o que ocasiona em uma economia de bobina térmica.



---



Teste de Desempenho

No teste de desempenho avaliamos o tempo de impressão de um extrato de venda desde seu início (ocorre ao selecionar a função “Imprimir Extrato de Venda”) até o corte final (Stop manual no botão “Parar” do cronometro), realizamos testes com diferentes quantidades de itens, e no final calculamos a média de tempo dentre 5 amostras.

Medimos também a quantidade de papel impresso para cada quantidade de itens, utilizando o Modelo EscPos de impressão, com QR Code e Logos alinhados lateralmente (conforme o exemplo EscGPrinter acima).

A fim de testar o desempenho das impressoras, simulamos a impressão de vários extratos do SAT, e em todas as formas de impressão, consideramos um XML de venda já emitido e carregado no componente SATTeste, realizando a impressão através deste.

*Todos os valores de tempo demonstrados nesta postagem são em milissegundos.
*Para reduzir ainda mais a quantidade de papel, ative a opção “item em 1 linha”.

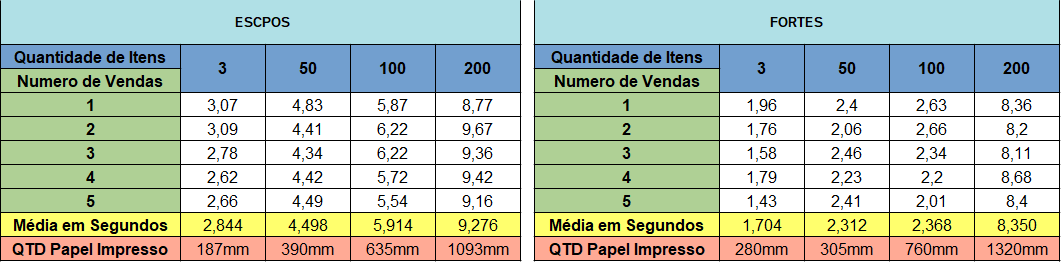

Confira os resultados!

Fortes Report

As configurações foram as seguintes:

• Largura: 295

• Topo: 0

• Fundo: 0

• Esquerda: 0

• Direita:7



Comandos EscGPrinter (USB)

As configurações através da porta serial virtual emulada foram as seguintes:

• Modelo: EscppGPrinter

• Colunas: 48

• Espaços Linhas: 40

• Linhas Pular: 5

• Pag.codigo: pc860


Os testes em modo RAW e COM Emulada apresentaram resultados semelhantes aos resultados do USB Nativo.



---



Considerações

A WayTec chegou com um equipamento que vai surpreender o mercado. Com uma instalação simplificada e facilidade nas configurações avançadas, ela é uma opção muito atrativa tanto para o público final, no varejo, quanto para os desenvolvedores, que desenvolvem soluções de automação comercial. Seu design não perde a descrição para trazer modernidade ao PDV.

Os componentes ACBrSAT e ACBrPOSPrinter apresentaram uma excelente compatibilidade com o equipamento, que também performou uma velocidade dentro da média das demais opções do mercado.
