Homologação SAT s@tGo - Bematech

[Tiago Tarifa Munhoz]

Introdução:
    Gentilmente a Bematech nos forneceu o SAT s@tGo para testes. Utilizando o exemplo do ACBr: SATTeste.exe.

Computador	Notebook Dell
Sistema Operacional	Windows 10 64Bit atualizado (22/11/2018)
Processador	Intel i3-3217U 1.80GHz
Memória	4 GB
USB	2.0



SAT	Bematech s@tGo
Rede	2 portas 10/100 em modo bridge
Itens que a acompanham	Cabo USB padrão AB Fonte de alimentação bivolt com saída 5V 2A Guia de referência rápida Cabo Ethernet (Path Cord Cat5E)



Importante:
    Baseado na data da postagem deste documento, este equipamento é um lançamento da Bematech. Portanto, não há links disponíveis para os drivers e manuais no site da Bematech. Faremos a atualização deste artigo com os links, quando os drivers e manuais forem disponibilizados. Caso precise de imediato algum manual ou driver, entre em contato com o suporte: https://www.bematech.com.br/faleconosco

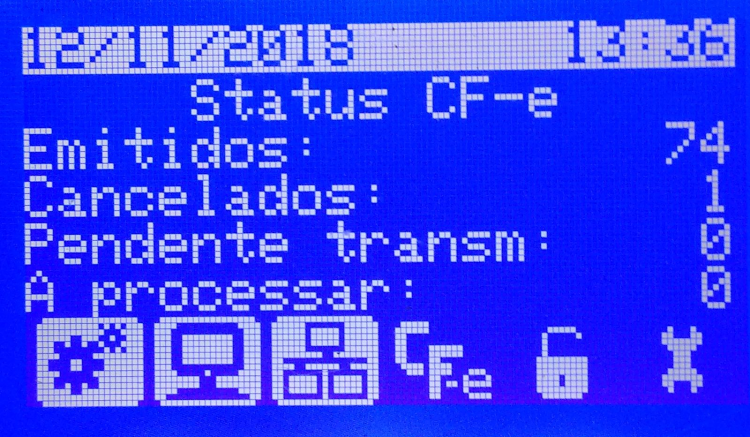

Descrição do Visor:
    Diferente dos demais SATs que a interação com o usuário é feita por LEDs, o s@tGo interage através de um visor. Nele há ícones e mensagens que informam o estado atual do equipamento:

Ícones:

Exemplo de ícone ligado Exemplo de ícone desligado

    De acordo com o manual, o ícone de Parâmetros (primeiro da esquerda para a direita na imagem acima) informa se o s@tGo está ativado ou não. O simbolo de Engrenagem (esquerda abaixo) é exibido quando não ativado e Documento (direita) quando ativado.:

Não ativado:

Ativado

    Devido o s@tGo usado nestes testes ser para desenvolvimento, o ícone de não ativado (esquerda) se mantém apesar do SAT ser ativado de fábrica.

Legenda:


	Nome: PARÂMETROS; Ligado: Arquivos de parametrização carregados com sucesso; Alternando rapidamente: Carregando arquivos de parametrização; Alternando lentamente: Executando parametrização interna; Desligado: Arquivos de parametrização NÃO carregados;
	Nome: AP/OC; Ligado: Pronto para comunicar-se com a Aplicativo Comercial; Alternando rapidamente: Escrevendo/Lendo mensagem do AC; Alternando lentamente: Executando comando do AC; Desligado: Não está pronto para se comunicar com o AC;
	Nome: LAN; Ligado: Acesso ao Gateway (Internet); Alternando rapidamente: Recebendo dados na comunicação com a SEFAZ; Alternando lentamente: Estabelecendo comunicação com a SEFAZ; Desligado: Não possui acesso à SEFAZ;
	Nome: CFE; Ligado: CFe pendente de processamento (existência de um ou mais CF-e-SAT na memória do SAT que ainda não foi processado pela SEFAZ); Alternando rapidamente: Emitindo/Processando Cfe; Alternando lentamente: Enviando arquivos de CFe para a SEFAZ; Desligado: Sem CFe na memória;
	Nome: BLO; Ligado: Equipamento bloqueado pela SEFAZ/contribuinte ; Alternando rapidamente: Bloqueado por erros no código de ativação ; Alternando lentamente: Bloqueio autônomo ; Desligado: Equipamento desbloqueado;
	Nome: SUP; Ligado: Produto precisa de suporte técnico; Desligado: Produto não precisa de suporte técnico;



Mensagens:
    As mensagens do visor são auto explicativas. Contudo, para uma maior clareza, colocamos abaixo a descrição delas conforme definidas no manual do fabricante:

• Emitidos: Quantidade de CF-e recebidos do Aplicativo Comercial e devolvidos com sucesso pelo SAT, acumulados desde sua ativação.
• Cancelados: Quantidade de CF-e Cancelamentos recebidos do Aplicativo Comercial e cancelados com sucesso pelo SAT, acumulados desde sua ativação.
• Pendente transm: Quantidade de CF-e armazenados no S@T pendentes de envio à SEFAZ. Contador decrementando após a transmissão.
• A processar: Total de CF-e enviados ao fisco que aguardam confirmação de processamento pela SEFAZ. Contador decrementando após processamento.



Instalação do SAT:

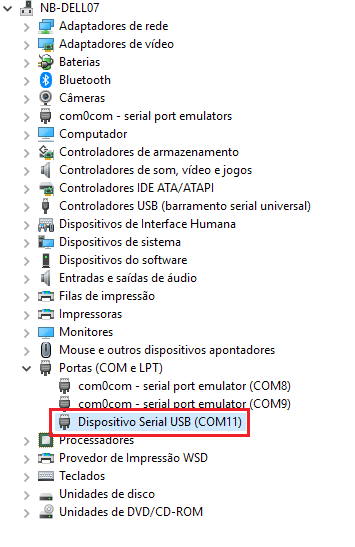

    Não houve a necessidade de instalar os drivers do SAT no Windows 10. Bastou conectá-lo ao computador e o Windows fez a instalação automaticamente:



Software de Ativação:

Instalação:

1. Execute o instalador ActivationSoftwareSetup_02.00.09.exe;

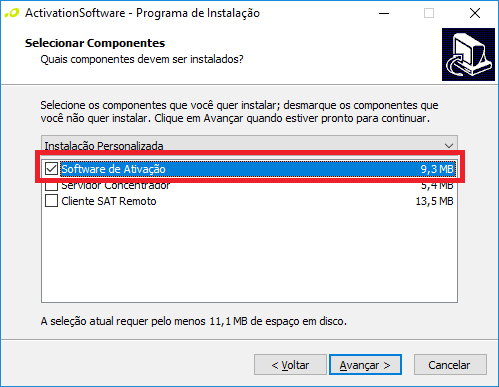

2. Durante os passos da instalação, deixe apenas o Software de Ativação selecionado:


3. Continue com os passos definindo as opções conforme seu ambiente até finalizar a instalação.

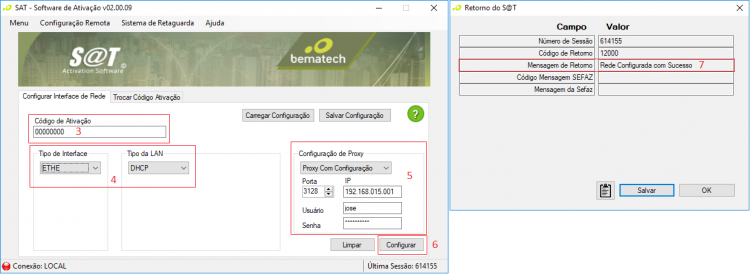

Configuração de rede:

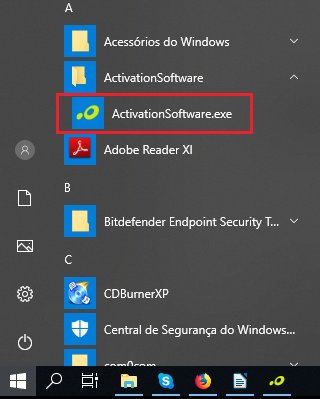

1. Execute o programa ActivationSoftware.exe:

2. Clique em Menu(1) e depois em Configuração(2) :

3. Preencha o Código de Ativação(3). Em nosso exemplo foi 00000000 (8 zeros);
4. Defina as configurações de rede conforme suas necessidades, em nosso ambiente deixamos ETHE e DHCP(4) e definimos o Proxy(5)
5. Clique em Configurar(6) para definir as configurações no SAT;
6. Após alguns segundos será exibida uma janela informando que a Rede Configurada com Sucesso(7) :




Ativação:
    O SAT que temos em mãos é destinado a ambientes de desenvolvimento, ou seja, SDK. Por padrão, um SAT SDK é ativado de fábrica. Disponibilizamos abaixo os dados de uso do SAT s@tGo em um ambiente de desenvolvimento:

1. Código de ativação: 00000000 (8 zeros)
2. CNPJ do contribuinte: 27101611000182
3. Inscrição Estadual do contribuinte: 111111111111
4. CNPJ da Software House : 16716114000172
5. Assinatura da Software House: SGR-SAT SISTEMA DE GESTAO E RETAGUARDA DO SAT

    Caso o seu SAT não seja de desenvolvimento, você pode ativá-lo preenchendo as informações de ativação conforme os passos abaixo:

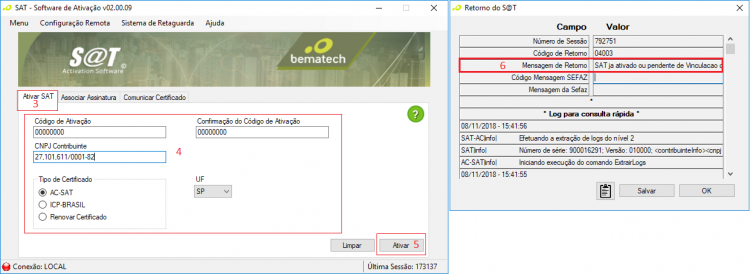

1. Clique em Menu(1) e depois Ativação(2) :

2. Clique na aba Ativar SAT(3);
3. Preencha os campos(4) de acordo com o seu ambiente;
4. Clique em Ativar(5)
5. Verifique se o SAT foi ativado através da Mensagem de Retorno(6) :


   Obs.: Em caso de dúvidas, o manual do fabricante deverá ser consultado.

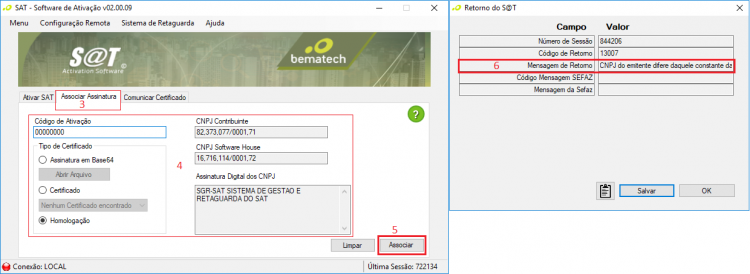

Associar Assinatura:
    Caso o seu SAT não seja de desenvolvimento, você pode ativá-lo seguindo os passos abaixo:

1. Clique em Menu(1) e depois Ativação(2) :

2. Clique na aba Associar Assinatura(3);
3. Preencha os campos(4) conforme os dados do seu SAT. Em nosso caso deixamos definido como homologação;
4. Clique em Associar(5);
5. Verifique se a Mensagem de Retorno(6) informa que houve sucesso no procedimento:

   Obs.: Em caso de dúvidas, o manual do fabricante deverá ser consultado.



Testes usando os componentes e Demos do ACBr:
    Com o componente ACBrSAT, parte do projeto ACBr, podemos agregar todas as funcionalidades disponíveis no ativador do fabricante em um software particular. Para demonstrar tais funcionalidades utilizamos o SATTeste.exe, demo do ACBrSAT. O SATTeste.exe está disponível neste link: https://www.projetoacbr.com.br/forum/files/file/316-sattesteexe/

Configuração da biblioteca:
    Antes de usar as bibliotecas BemaSAT32.dll ou BemaSAT64.dll, é necessário configurá-las através do arquivo bemasat.xml. Este arquivo deve ficar no mesmo diretório da Aplicação utilizada.
    Os campos que configuramos foram:

• Porta: COM11 (Porta de comunicação com o SAT);
• Path: C:\SAT\LOG (Caminho onde será gravado o log da DLL);

Obs.: Para mais informações sobre estes e outros campos, consulte o manual do fabricante.

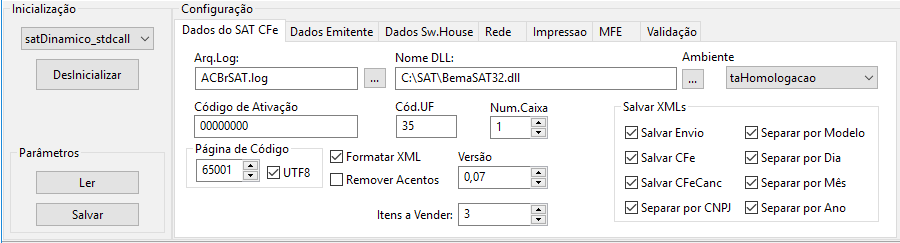

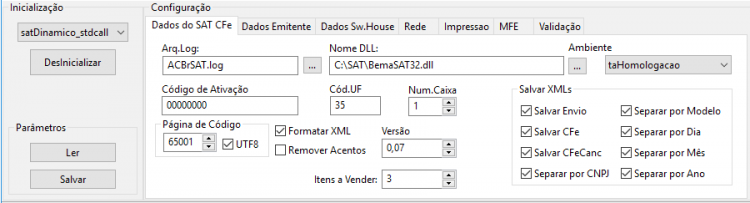

Aba Configuração:

• Inicialização: satDinamico_stdcall
• Nome DLL: C:\SAT\BemaSAT32.dll
• Ambiente: taHomologacao
• Código de Ativação: 00000000
• Remover Acentos: Desabilitado
• Página de Código: 65001
• UTF8: Habilitado
• Demais opções não alteramos.

Aba Dados Emitente:

• CNPJ: 27101611000182
• Insc.Estadual: 111111111111
• Demais opções não alteramos

Aba Dados Sw.House:

• CNPJ: 16716114000172
• Assinatura Sw.House: SGR-SAT SISTEMA DE GESTAO E RETAGUARDA DO SAT

Aba Rede:

• Tipo Rede: ETHE (rede cabeada)
• Tipo Rede: DHCP

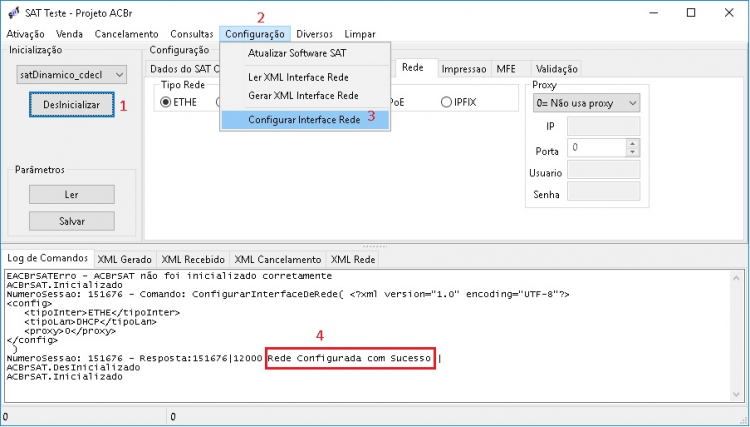

• Para aplicar as configurações de rede, clique em Inicializar(1) ==> Configurações(2) ==> Configurar Interface Rede(3). O retorno deverá ser Rede Configurada com Sucesso(4) :




Ativar SAT:

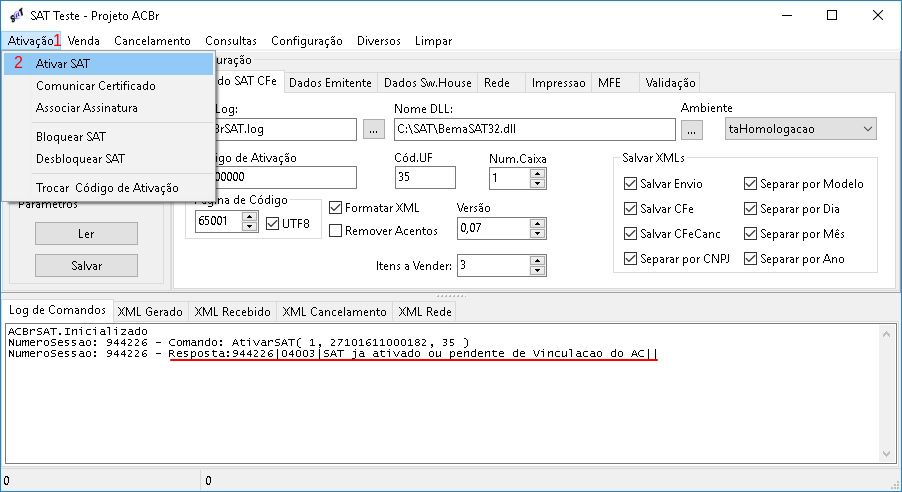

    Clique em Ativação(1) ==> Ativar SAT(2). Verifique a resposta no Log de Comandos. Em nosso caso o SAT já está ativado(3) :
) :



Associar a assinatura:

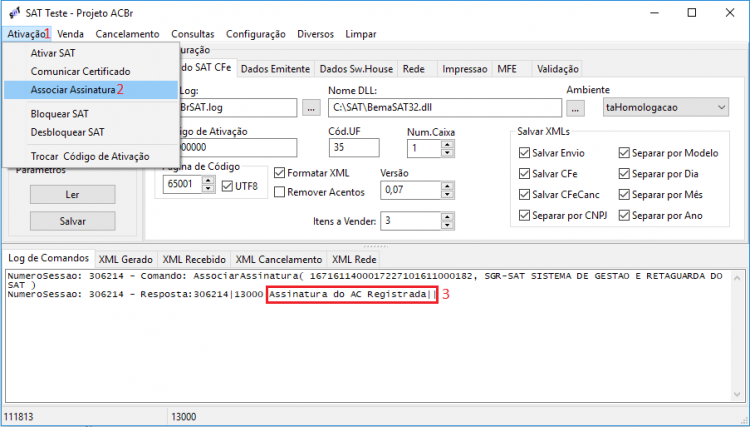

    Clique em Ativação(1) ==> Associar Assinatura(2). Verifique se a assinatura foi registrada(3) :



Status operacional:

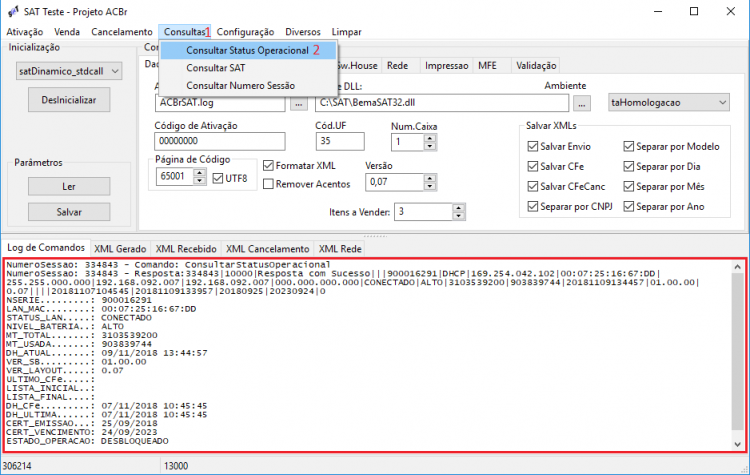

    Para confirmar se as etapas Ativar SAT e Associar a assinatura funcionam, clique em Consultas(1) ==> Consultar Status Operacional(2). Verifique a resposta no Log de Comandos(3



Teste de desempenho:
    Utilizando o SATTeste, realizamos vendas com diferentes quantidades de itens. Para cada quantidade foram emitidas 10 vendas, medido o tempo de cada uma e calculado o tempo médio. O tempo foi medido do envio da venda ao recebimento. Todos os testes foram registrados na tabela abaixo:
s@tGo

Quantidade de Itens	3	93	150	249	321	498	501*
Número de Vendas Realizadas
1	0,79	1,44	2,16	4,20	6,03	12,28	1,55
2	0,80	1,40	2,20	4,18	5,99	12,46	1,62
3	0,82	1,47	2,31	4,13	6,18	12,64	1,64
4	0,79	1,47	2,25	4,19	6,08	12,22	1,59
5	0,77	1,48	2,30	4,18	6,18	12,25	1,55
6	0,81	1,46	2,30	4,16	6,03	12,45	1,60
7	0,82	1,49	2,32	4,22	6,05	12,37	1,64
8	0,78	1,45	2,33	4,26	6,05	12,33	1,62
9	0,82	1,45	2,40	4,45	6,04	12,45	1,56
10	0,78	1,47	2,30	4,38	6,07	12,31	1,62
Média em milissegundos	0,80	1,46	2,29	4,24	6,07	12,38	1,60

    * Quantidade máxima de itens em uma venda com o SAT é de 500. Acima dessa quantidade o SAT retorna “Erro não identificado”, o tempo calculado neste caso foi o retorno do erro. O tempo do retorno do erro não foi calculado na média total.
    Nota: O tempo medido nesse teste, é computado desde o início da transmissão do XML para o SAT, até a recepção do XML de venda, gerado como resposta pelo SAT. Ou seja, é uma medição diferente do que a Especificação Técnica do SAT preconiza, onde apenas o tempo de Geração do XML da venda é considerado.

Utilizando do mesmo teste, realizamos um comparativo do s@tGo com o seu antecessor, o RB-2000. Este teste nos forneceu o resultado abaixo:
RB-2000

Quantidade de Itens	3	93	150	249	321	498	501*
Número de Vendas Realizadas
1	1,69	4,3	6,7	13,31	19,22	34,34	20,79
2	1,19	4,52	6,77	14,31	18,64	34,14	17,18
3	1,2	5,36	6,69	13,13	18,73	34,36	18,5
4	1,2	4,61	7,05	13,25	18,81	34,44	15,13
5	1,78	4,61	6,80	13,19	18,91	34,8	12,5
6	1,22	4,39	7,69	13,95	19,19	34,58	12,58
7	1,33	4,52	6,72	13,27	19,2	34,58	12,57
8	1,22	5,47	6,8	14,11	18,8	34,34	12,57
9	1,86	4,92	7,14	13,03	19,17	34,3	12,51
10	1,41	4,08	6,80	13,06	19,28	34,2	13,66
Média em milissegundos	1,41	4,68	6,92	13,46	19,00	34,41	14,80

    Obs.: Lembrando que respeitamos as mesmas regras de tempo coletado e retorno do erro.

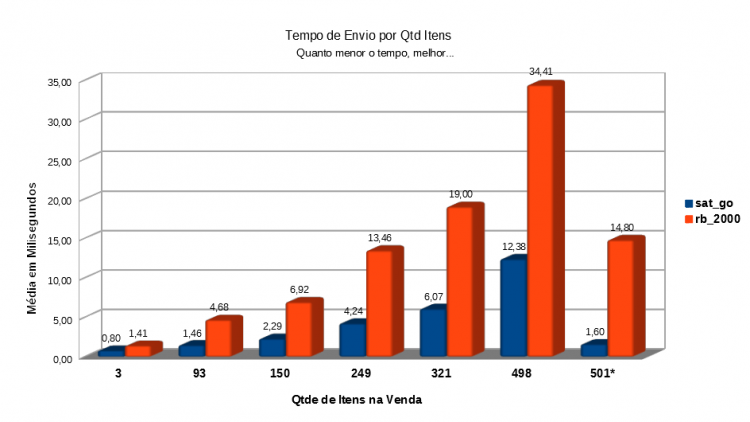

    Estes dados nos possibilitou montar o gráfico abaixo:

    Através deste comparativo, podemos observar um tempo de resposta bem menor do s@tGo com relação ao RB-2000. Desta forma, o s@tGo permite uma agilidade maior nas emissões das venda e por consequência, rapidez no ponto de venda.



Sobre o equipamento:

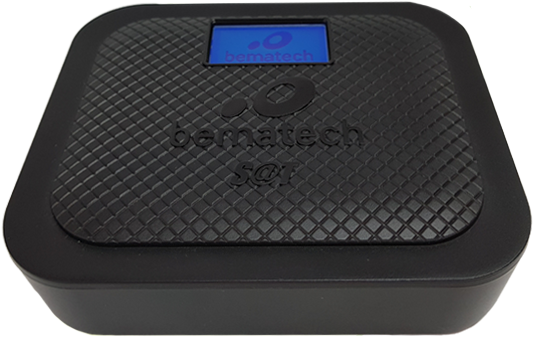

    O s@tGo vai além do comum com seu visor. Diferente das luzes (LEDs) informativas, seu visor permite ao usuário ter maiores informações imediatamente, sem a necessidade de realizar consultas ao SAT através de um software.
    Seu gabinete é discreto. O botão de liga/desliga fica traseira do equipamento, dividindo espaço com duas portas de rede, uma conexão USB e o orifício do botão reset. Na sua base, há orifícios para fixá-lo na parede e quatro “pés” de silicone, evitando o fácil deslise do equipamento em uma superfície.
    As duas conexões de rede trabalham em modo bridge, permitindo compartilhar o mesmo ponto de rede para o SAT e para o computador.



Sobre a utilização do equipamento:
    Bastou conectar o s@tGo no computador e o Windows 10 o instalou automaticamente. Não houve a necessidade de realizar qualquer instalação de drivers.
    Não houveram travamentos ou casos de lentidão durante os testes. A rede também se manteve estável usando o s@tGo para compartilhar a conexão.



Ficha técnica fornecida pelo fabricante:

• Gabinete: Plástico ABS com Display de Cristal Líquido
• Alimentação: +5V com fonte externa
• Consumo Médio de Corrente: 600 mA
• Potência Média: 4,0W
• Retenção de Dados na Memória: 10 anos
• Conexões de Rede: Duas interfaces Ethernet, Wi-Fi (opcional) modos b/g/n
• Interface USB Conector B USB 2.0: 1 interface
• Dimensões:
    30mm de altura,
    130mm de largura,
    115mm de profundidade
• Peso: 0,5Kg
• Regulamentação Atendida:
    IEC 61.000-4-2: Imunidade a descarga eletrostática classe 3.
    IEC 61.000-4-3: Imunidade a rádio frequência e compatibilidade eletromagnética, classe 2.
    IEC 61.000-4-4: Imunidade a transientes elétricos rápidos, classe 2.
    IEC 61.000-4-5: Imunidade a surto induzido por descarga atmosférica, classe 2.
    IEC 61.000-4-6: Imunidade a perturbações eletromagnéticas conduzidas, classe 2.
    IEC 61.000-4-11: Imunidade a afundamento, variação e interrupção de tensão, classe 30% de queda, durante 50 ciclos.
• Condições Ambientais:
    Operação: 0°C ~ 45°C
    Armazenamento: -10°C ~ 60°C
    Umidade de Operação: 10% ~ 80%
    Umidade de Armazenamento: 10% ~ 90% (Não Condensante)



Amostras:
    Disponibilizamos abaixo os XMLs de uma venda e seu cancelamento:

• Venda – Envio: AD20181112110138-967986-env.xml
• Venda – Recebimento: AD41181127101611000182599000162910000748061599.xml
• Cancelamento – Envio: ADC41181127101611000182599000162910000748061599-env.xml
• Cancelamento – Recebimento: ADC41181127101611000182599000162910000751225610.xml

    O extrato de venda(esquerda) e de cancelamento(direita) impressos:









[José M. S. Junior]

Atualização dos links para download de Driver, DLLs e Manuais do equipamento

Driver: http://bematechpartners.com.br/portalPartners/?smd_process_download=1&download_id=551

DLLs: http://bematechpartners.com.br/portalPartners/?smd_process_download=1&download_id=539

Software Ativação: http://bematechpartners.com.br/portalPartners/?smd_process_download=1&download_id=556

Manual on-line: http://bematechpartners.com.br/portalPartners/?smd_process_download=1&download_id=547





[José M. S. Junior]

Observações referente a testes realizados com S@T Go

Durante a configuração da dll para comunicação com o aparelho, notamos que o arquivo de configuração que acompanha a dll ( bemasat.xml ), precisa estar sempre no diretório raiz da Aplicação. (Em nosso caso copiamos esse arquivo para a pasta raiz do SATTest.exe). Caso contrário terá uma resposta de erro padrão retornado pela dll:  ( Erro|Erro na abertura da porta de comunicacao com o S@T ).

Portanto, se estiver retornando esse erro, basta copiar o arquivo "bemasat.xml" para o diretório raiz da Aplicação...

Nota importante

Em novos teste realizados, notamos um resultado ainda mais satisfatório no tempo de resposta do S@T Go em comparação  ao SAT RB-2000, portanto atualizamos a Tabela e o Gráfico comparativo no tópico acima...

[LuisFPontes]

Nos testes realizados anteriormente com os SAT GO e RB-2000, era calculado o tempo a partir do Envio do XML até o recebimento o XML de resposta e decodificação do mesmo pelo componente ACBrSAT, porém percebemos que esta decodificação consome um  bom tempo deste processo. Sendo assim fizemos uma nova medição, onde consideramos a partir do momento em que o XML é Enviado até o momento em que é retornado o XML de resposta, não esta sendo levado em consideração a decodificação.

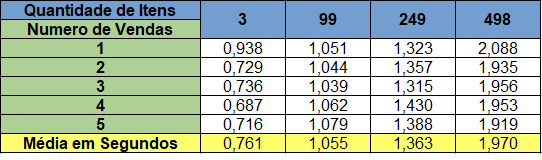

O resultado deste novo teste você acompanha na tabela abaixo:
