Introdução:
    Recebemos gentilmente da Dimep, a impressora não fiscal D-Print 250, para testes. Utilizando os exemplos do ACBr, PosPrinterTeste.exe e SATTeste.exe.

Ambiente:

Computador Desktop
Sistema Operacional Windows 10 64Bit atualizado (02/02/2018)
Processador Intel Core 2 Duo
Memória 2 GB
USB 3.0
Porta Serial física Conector DB9



Impressora D-Print 250
Protocolo Epson Esc/Pos
Meios de comunicação
  • Serial Física usando conector DB9
  • Serial emulada através da porta USB
  • TCP/IP usando cabo de rede (RJ45)



Dip-Switches :
    Algumas configurações somente são passíveis de alteração através de um dip-switch presente na impressora. Ele permite alterar a velocidade da porta serial física, desabilitar ou habilitar a guilhotina e a campainha, define a densidade da impressão, etc.
    Um dip-switch é um componente eletrônico com várias chaves liga/desliga. Na base da impressora há uma tampa para acesso a ele.

Chave Função Ligada(on) Desligada     Porta serial física
Guilhotina Desabilita Habilita   Baudrate Chave 7 Chave 8
Campainha Habilita Desabilita   115200 desligada ligada
Densidade de impressão Escuro Claro   38400 ligada ligada
Código de caracteres de dois bytes Desabilita Habilita   19200 desligada desligada
Caracteres por linha 42 48   9600 ligada desligada
Gaveta de dinheiro (RJ11) Habilita Desabilita

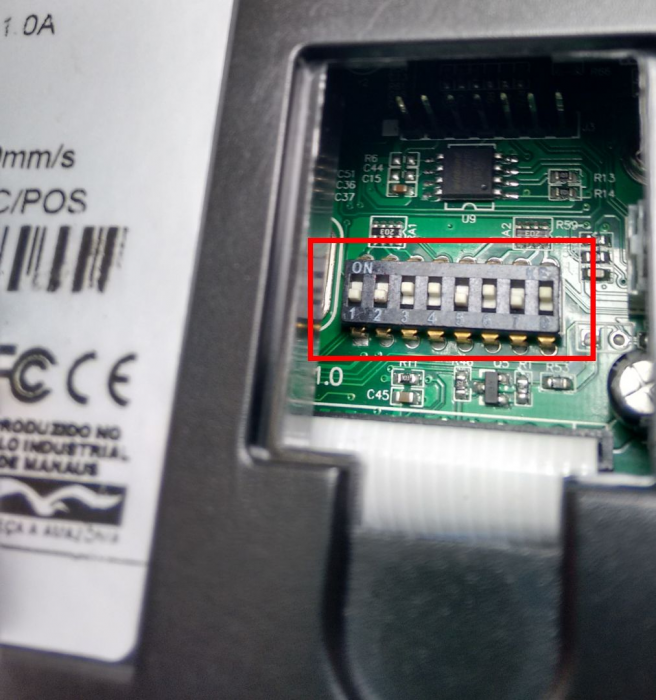

    Para realizar o acesso e a alteração dos dip-switches, recomendamos a leitura do manual de instalação do fabricante. Link: http://www.dimep.com.br/wp-content/uploads/manuais-drivers/manuais_drivers/dprint/Manuais/Manual_Usu%C3%A1rio_DPRINT_V14.pdf


Impressão do Autoteste:
    Siga os passos abaixo:

  1. Com a impressora desligada, mantenha o botão FEED(1) pressionado e ligue a impressora(2);
  2. Mantenha o botão FEED pressionado até a luz de status da impressora ficar azul(3?
  3. O GIF animado abaixo exemplifica o procedimento descrito acima:


Instalação da Impressora D-Print 250:
    Os drivers e manuais da impressora estão disponíveis neste link:http://www.dimep.com.br/downloaddprint250/

USB/COM Emulada:
    No Windows 10 não é preciso instalar o driver USB/Serial, ele é instalado automaticamente ao conectar a impressora no USB do computador:

USB/COMxx com Spooler do Windows:

    Para realizar a instalação siga as etapas abaixo:

  • Execute o procedimento USB/COM Emulada descrito acima;
  • Extraia o arquivo Driver_Spooler_DPrint.zip;
  • Com o usuário administrador, execute o driver GP80DRVEN V16.exe;

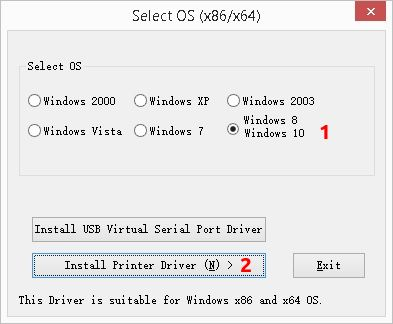

  • Selecione Windows8/10(1) e clique em Install Printer Driver (2?
  • Escolha GP-L80250(3) e clique em Next(4?

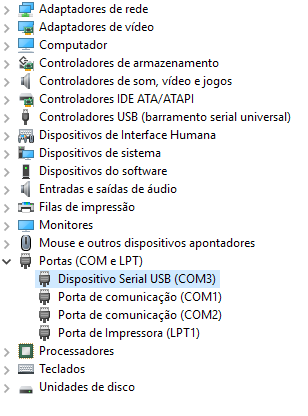

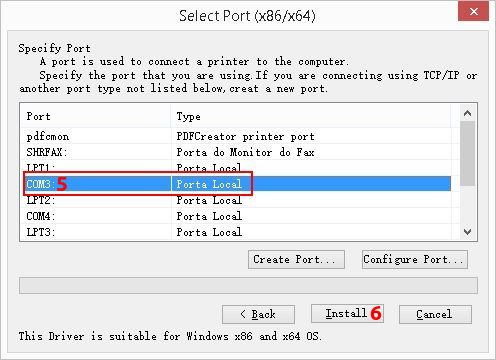

  • Selecione a mesma porta COM exibida no Gerenciador de Dispositivos, COM3(5) no nosso exemplo, depois clique em Install(6?

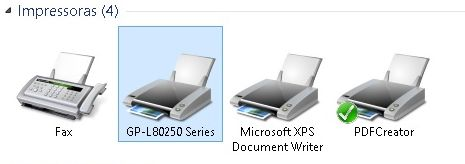

  • Após a instalação do driver, aparecerá uma nova impressora com o nome Dimep D-Print 250;


COMxx:
    Não se faz necessário realizar quaisquer intervenção para utilizá-la no Windows. Basta conectá-la a porta serial do computador e será possível enviar impressões de texto puro (ASCII) para a impressora. Para imprimir usando os componentes do ACBr, se faz necessário configurar a porta serial no componente(1) definindo a velocidade de transmissão (Bauds/segundo). No nosso teste, estamos usando a impressora em sua velocidade máxima de transmissão, ou seja, 115200 Baud(2), portanto definimos as configurações dos componentes conforme ilustra as imagens abaixo:

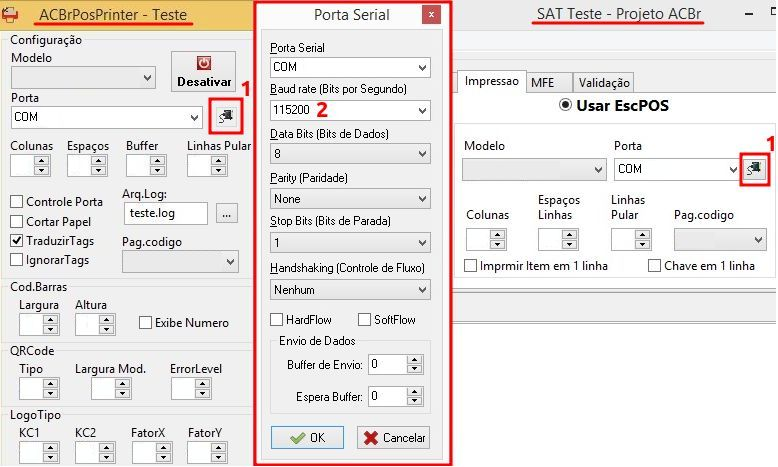

Obs.: As chaves 7 e 8 controlam a velocidade da porta serial. Definimos 115200 Baud deixando a chave 7 desligada e a chave 8 ligada.


TCP/IP:

    O IP definido de fábrica é 192.168.123.100. Para realizar a alteração desse endereço será necessário um computador com um endereço de IP na mesma rede, ou seja, com o IP na faixa 192.168.123.xxx.
    Os passos abaixo descreve como fixar esse IP no computador e realizar a troca do IP da impressora:

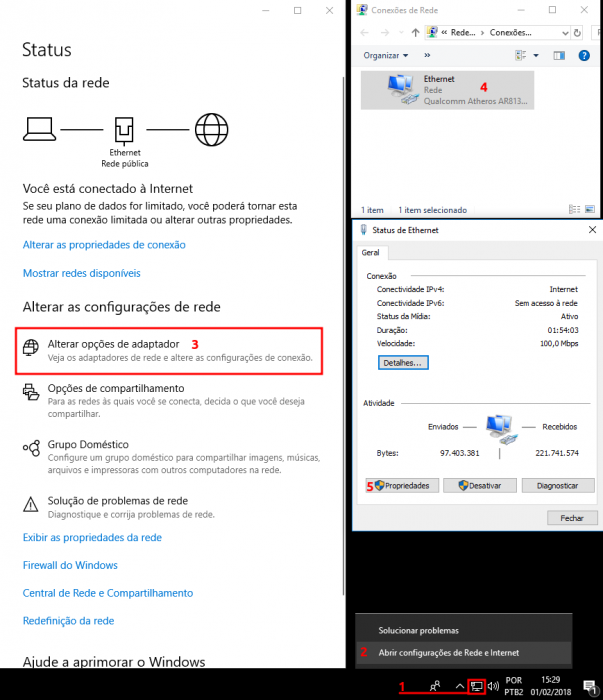

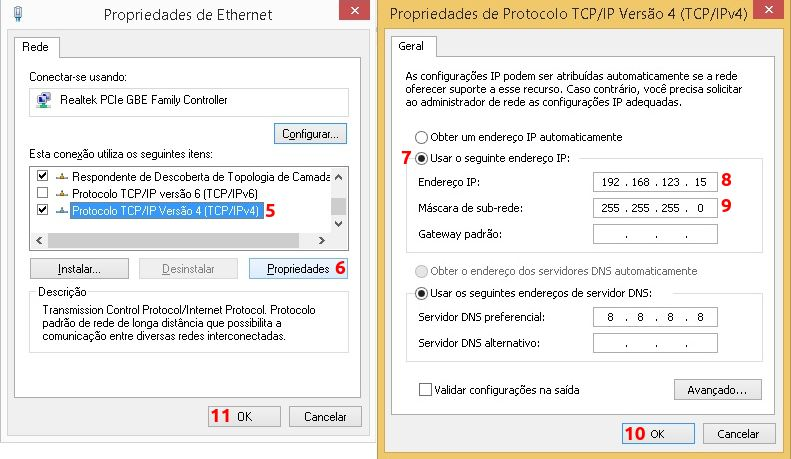

  1. Clique com o botão direito no ícone de rede(1);
  2. Depois em Abrir Configurações de Rede e Internet(2) ==> Alterar opções de adaptador(3) ==> Ethernet(4) ==> Propriedades(5?

  3. Selecione Protocolo TCP/IP Versão (TCP/IPv4)(5) e depois em Propriedades(6);
  4. Selecione Usar o seguinte endereço IP(7);
  5. Em Endereço IP defina 192.168.123.15(8);
  6. Em Mascara de sub-rede defina 255.255.255.0(9);
  7. Para finalizar, clique em OK(10) e OK(11) novamente:

  8. Depois de realizar o download do Configuração_IP_DPrint.zip através do link citado acima, extraia em uma pasta e execute o programa ETHERNET.exe;

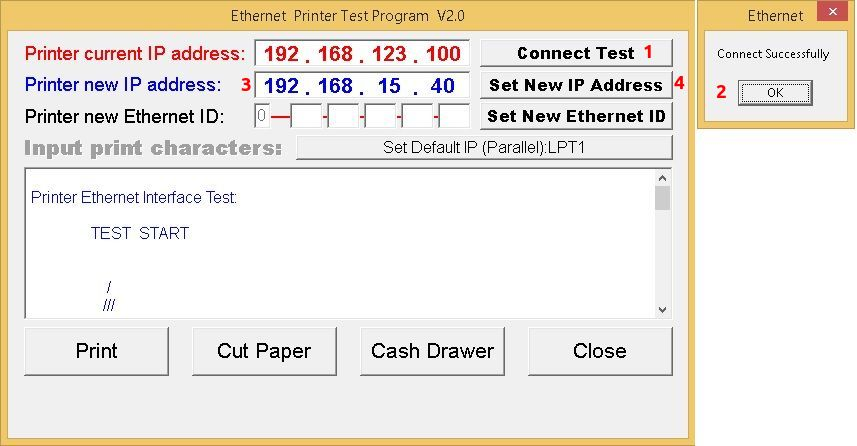

  9. Realize um teste de conexão com a impressora clicando em Connect Test(1). Em caso de sucesso será exibido Connect Successfully(2);
  10. Digite o IP desejado em Printer new IP address(3), no nosso exemplo é 192.168.15.40;
  11. Em seguida clique em Set New IP Address(4) para definir o IP:
  12. Para usar com os componentes do ACBr, basta informar o endereço TCP:192.168.15.40:9100 (alterar 192.168.15.40 para o IP da impressora na sua rede).



Adicionar o Logotipo
    Para adicionar o logotipo na impressora, se faz necessário o programa nvlogo , disponível neste link: http://www.dimep.com.br/wp-content/uploads/manuais-drivers/manuais_drivers/dprint/Executáveis/Importar Logotipo/Novo_Logo.zip

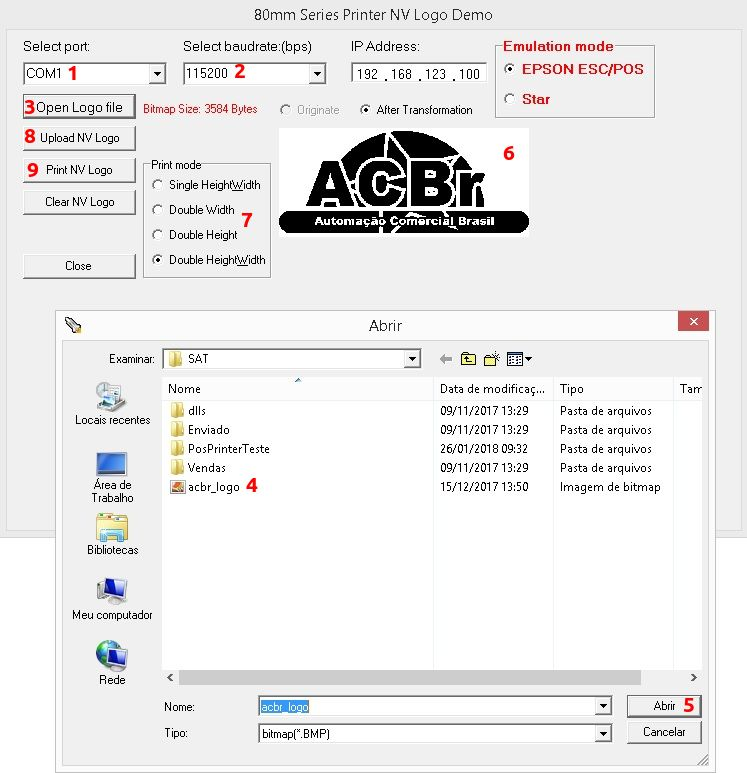

    As etapas abaixo descreve como adicionar o logotipo:

  • Selecione a porta de comunicação(1) e a velocidade(2);
  • Clique em Open Logo File(3) e selecione o arquivo de imagem(4);
  • Ao clicar em Abrir(5), será exibido o Logotipo(6);
  • Ajuste o tamanho e a altura caso necessário em Print Mode(7);
  • Clique em Update NV Logo(8);
  • Para realizar um teste, clique em Print NV Logo(9?



Testes usando os componentes e Demos do ACBr

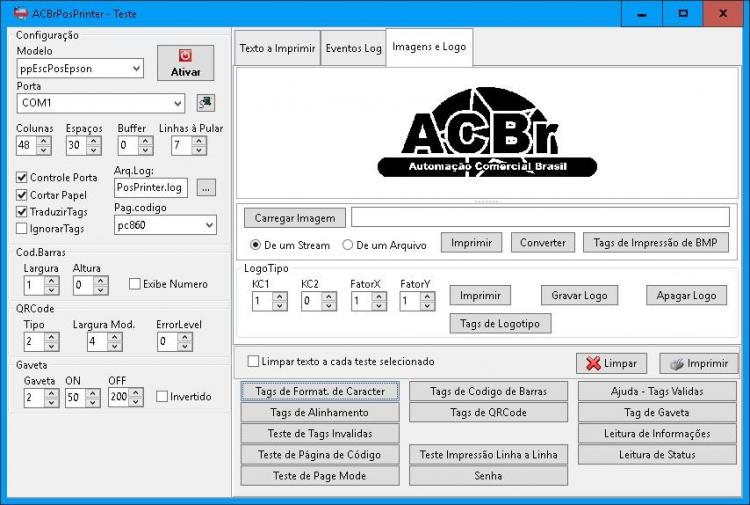

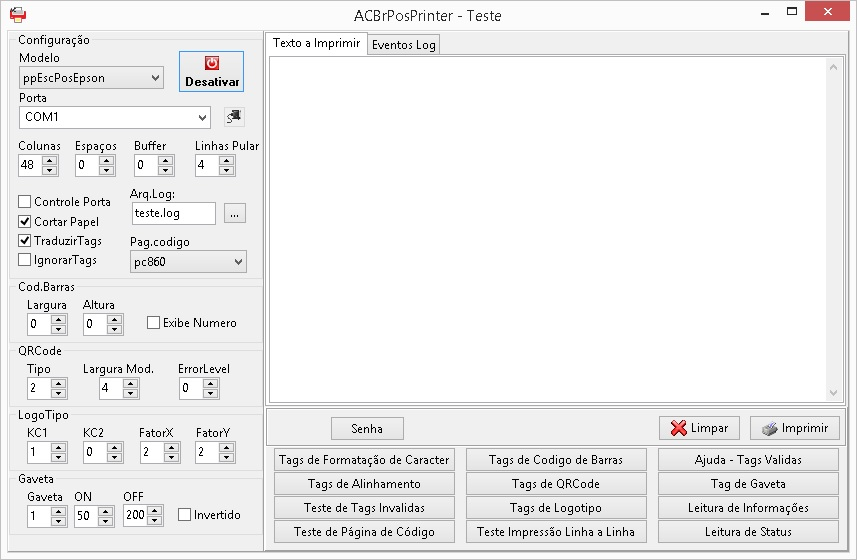

    Utilizamos o PosPrinterTeste.exe, demo do ACBrPosPrinter, parte do projeto ACBr, para efetuar testes na impressora. O PosPrinterTestes.exe está disponível neste link: https://www.projetoacbr.com.br/forum/files/file/364-posprintertesteexe/
    Deixamos as configurações desta forma:

  • Modelo: ppEscPosEpson;
  • Porta: COM1;
  • Colunas: 48;
  • Linhas Pular: 4;
  • Pag. codigo: pc860;
  • Demais configurações não alteramos;


Testes de comunicação:
    Testamos os 4 tipos de comunicação com a impressora (Campo Porta?

  • COMxx– Para comunicação serial por uma porta COM existente no computador. No nosso ambiente o Windows a definiu como COM1;
  • USB/COMxx(Emulada)– Para comunicação virtual serial. No nosso ambiente reconheceu COM3;
  • RAW:nome da instalação da impressora (USB/Serial)– Para enviar a impressão ao Spool do Windows em modo RAW. (exemplo: RAW:GP-L80250)
  • TCP:IP:PORTA- Para comunicação Esc/POS com a impressora configurada na rede (exemplo: TCP:192.168.15.40:9100)

Resultados:

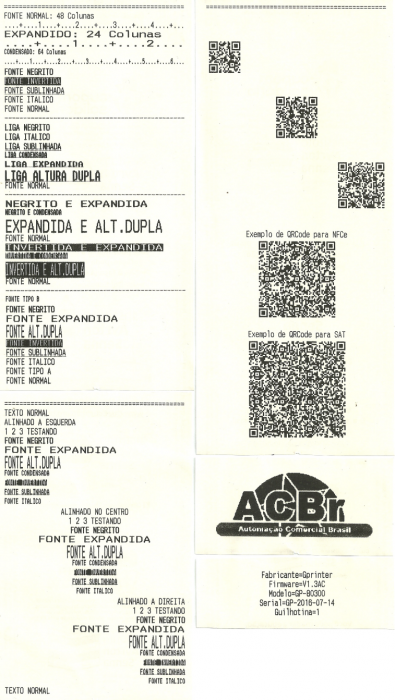

    Observe que o equipamento se saiu muito bem, efetuando corretamente a impressão de acordo com os comandos suportados pelo protocolo Epson Esc/Pos:

  • Formatação de Carácter;
  • Alinhamento;
  • Leitura de Informações;
  • Logotipo;

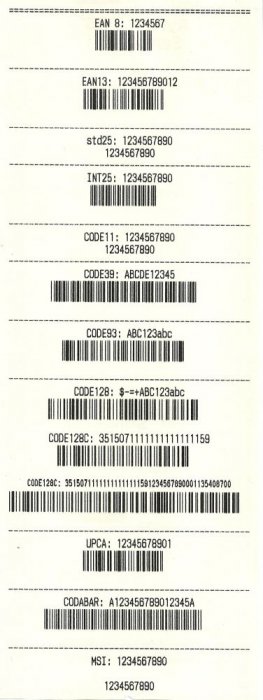

  • Código de Barras;
  • QRCode;





Teste de acentuação:
    De acordo com a Dimep, esta impressora não tem um software para definir a página de código. Portanto realizamos apenas o teste com a página de código pc860, padrão de fábrica. Para configurar essa página de código, seguimos os passos abaixo:

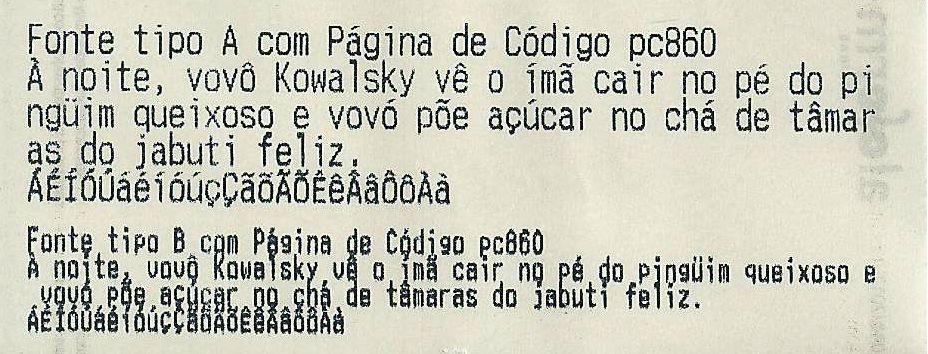

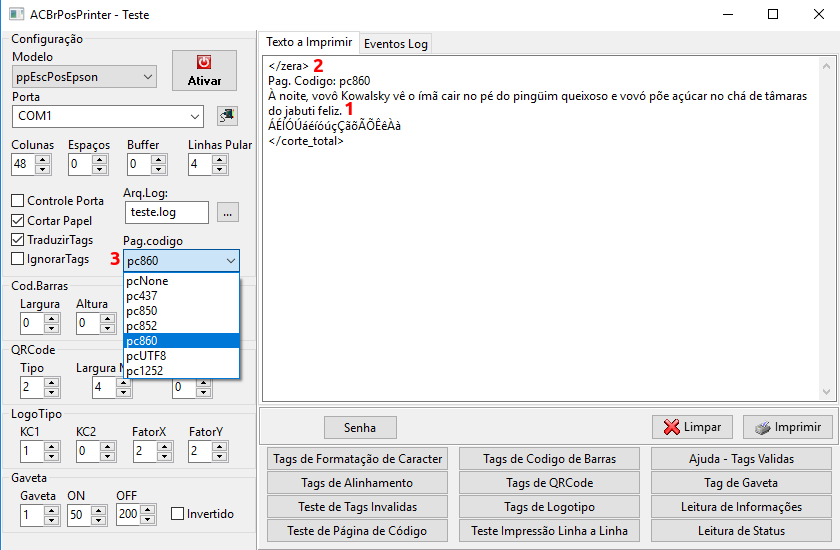

  • Inserimos um pantograma da língua portuguesa, contendo todas as letras e acentos(1);
  • No cabeçalho foi colocado a tag </zera>(2) para limpar as configurações a cada teste;

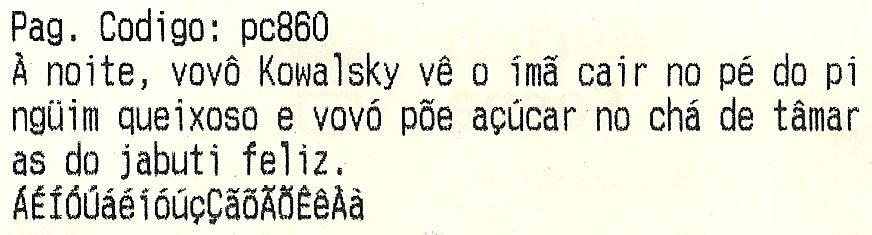

  • Foi realizada uma impressão da página de código pc860(3);

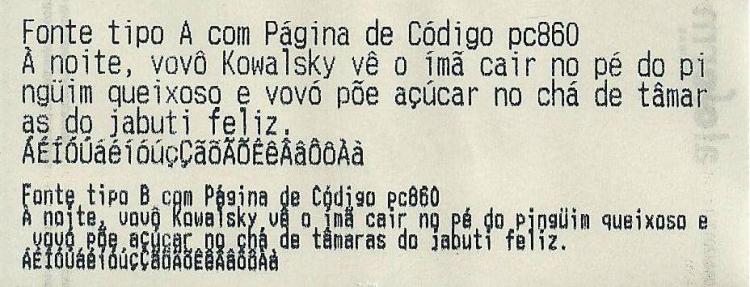

  • pc860: Todos os acentos foram impressos corretamente;

    Contudo esta impressora suporta outras páginas de código. Caso você queira fazer tal alteração o link abaixo explica como com o comando COPY: https://stackoverflow.com/questions/16944154/how-do-i-send-dos-commands-to-my-receipt-printer-via-com1
    Em caso de dúvidas de como realizar essa alteração, entre em contato com a Dimep neste e-mail: [email protected]


Leitura de Status:
    A leitura de Status é funcional através das portas seriais física e emulada (COM1 e COM3 respectivamente), e também pela rede (TCP:192.168.15.40:9100). Abaixo alguns status retornados pela impressora:

  • Pronta para uso: “Nennhum Erro encontrado”;
  • Tampa aberta: “stSemPapel, stOffLine, stTampaAberta,”;
  • Pouco papel: “Nenhum Erro encontrado”;
  • Sem papel: “stSemPapel, stOffLine”;
  • Gaveta aberta: “stGavetaAberta”;

Demais testes:

  • Gulhotina: Cortou no local esperado. Suportou corte completo e destacável;
  • Abertura de gaveta: Funcionou de forma esperada;


Impressão de extratos do SAT com SATTeste:
    O SATTeste é um demo do ACBrSAT, parte do projeto ACBr. Realize o download neste link: https://www.projetoacbr.com.br/forum/files/file/316-sattesteexe/
    Testamos a impressão usando o Spool do Windows através do Gerador de Relatórios Fortes Report, e também usando a impressão em ESC/POS.
    As configurações utilizadas foram as seguintes:

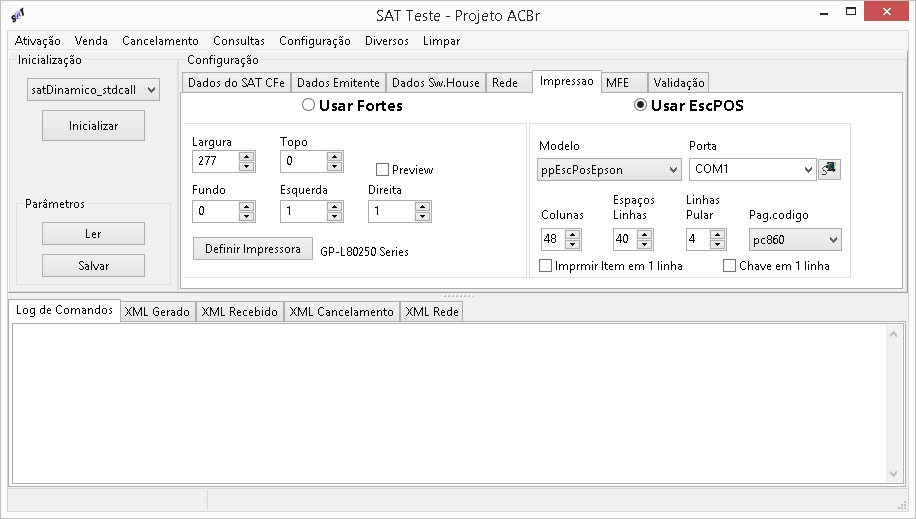

Fortes EscPOS
  • Largura: 277
  • Topo: 0
  • Fundo: 0
  • Esquerda: 1
  • Direita: 1
  • Colunas: 48
  • Espaço Linhas: 40
  • Linhas Pular: 4
  • Pag.codigo: pc860
  • Modelo: ppEscEpson
  • Porta: COM1

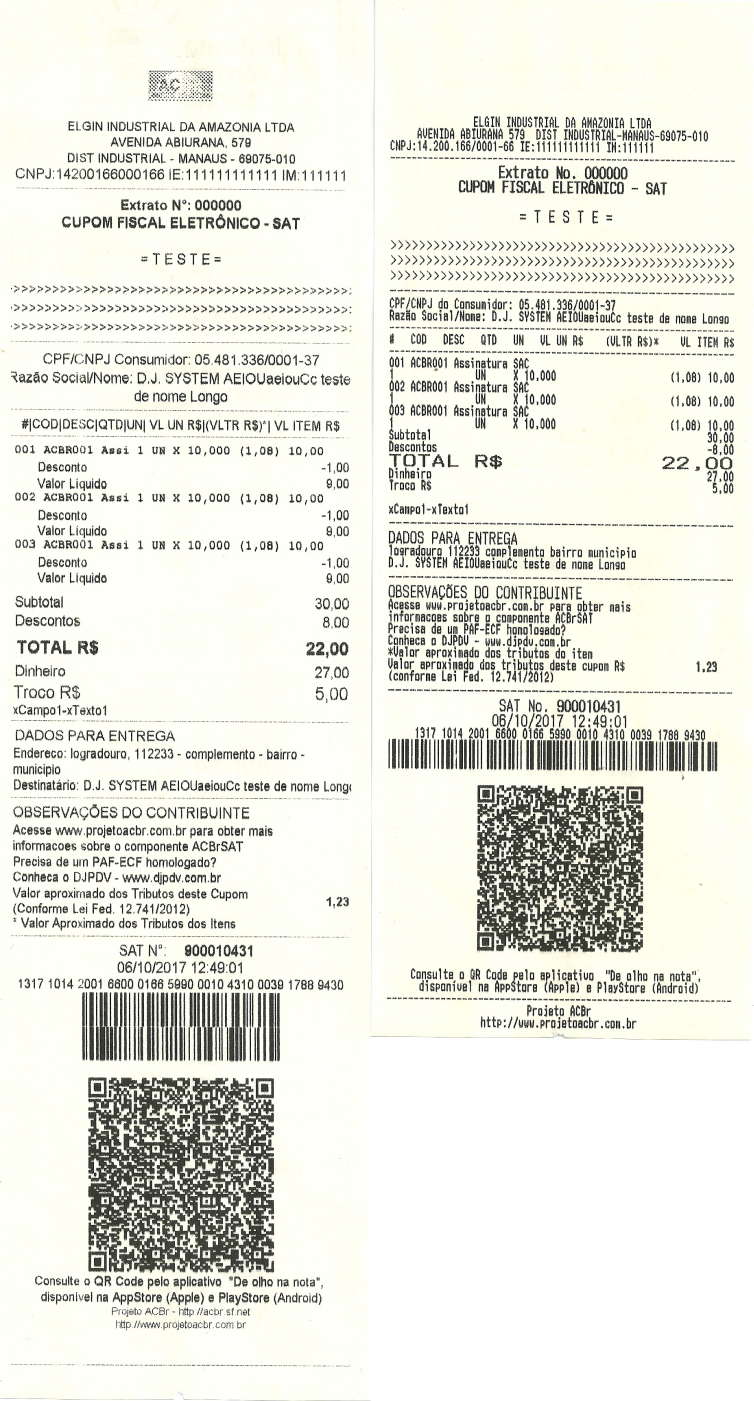

    Exemplo de um cupom fiscal impresso pela Dimep D-Print 250, usando comandos Fortes(Esquerda) e Esc/POS (Direita):



Teste de desempenho:

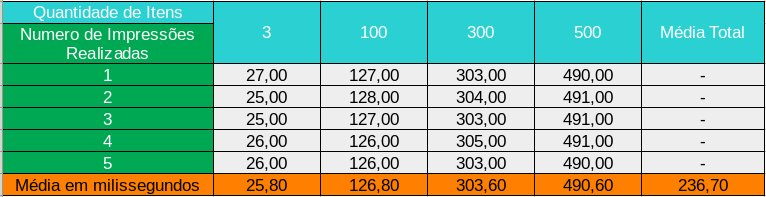

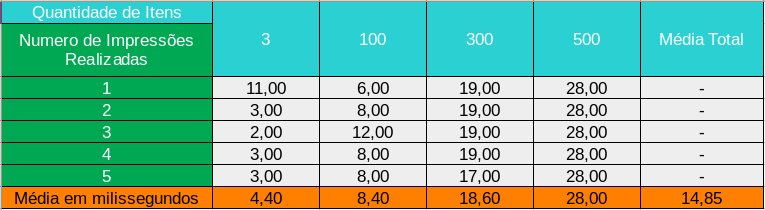

    Através de comandos EscPOS, realizamos a impressão de vários extratos de SAT com diversas quantidades de itens, coletando os tempos de impressão.
    Para medição mais precisa do tempo de impressão do equipamento nos testes envolvendo o Spooler do Windows (RAW:GP-L80250), não usamos o gerenciamento de fila de impressões do Spool do Windows nos testes , devido ele usar a memória do computador para gerenciar a fila de impressões. Portanto, habilitamos a opção Imprimir diretamente na impressora na aba Avançado nas Propriedades da impressora. Desta forma, o serviço de Spooler do Windows apenas repassa a impressão diretamente para a impressora, não gerenciando a fila de impressões para o equipamento.
    Todas as formas de comunicação disponibilizada pela D-Print 250 foram testadas:

USB/COM emulada:
As configurações foram as seguintes:

  • Modelo: ppEscEpson
  • Porta: COM3
  • Colunas: 48
  • Espaços Linhas: 40
  • Linhas Pular: 4
  • Pag. codigo: pc860

Resultados:

USB/COM emulada com Spool do Windows:
    As configurações foram as seguintes:

  • Modelo: ppEscEpson
  • Porta: RAW:GP-L80250
  • Colunas: 48
  • Espaços Linhas: 40
  • Linhas Pular: 4
  • Pag. codigo: pc860

Resultados:

TCP/IP:
    As configurações foram as seguintes:

  • Modelo: ppEscEpson
  • Porta: TCP:192.168.15.40:9100
  • Colunas: 48
  • Espaços Linhas: 40
  • Linhas Pular: 4
  • Pag. codigo: pc860

Resultados:

COM física:

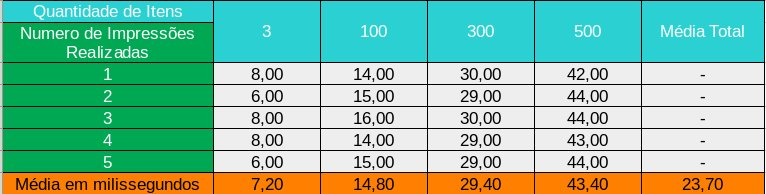

    Verificamos que ao enviar impressões em Esc/Pos, com Extratos de 500 itens na COM física, a impressora não finaliza a impressão. Acreditamos que seja algo relacionado com ao tamanho do buffer. Porém, como a impressão é feita através da porta COM, foi possível contornar esta situação, usando uma configuração específica em ACBrPosPrinter.Device, que permite configurar o tamanho máximo do buffer na porta COM.

  • ACBrPosPrinter.Device.SendBytesCount: Determina o número máximo de bytes a serem enviados pela porta.
  • ACBrPosPrinter.Device.SendBytesInterval: Determina o número de milissegundos a aguardar, antes de enviar o próximo Buffer de dados

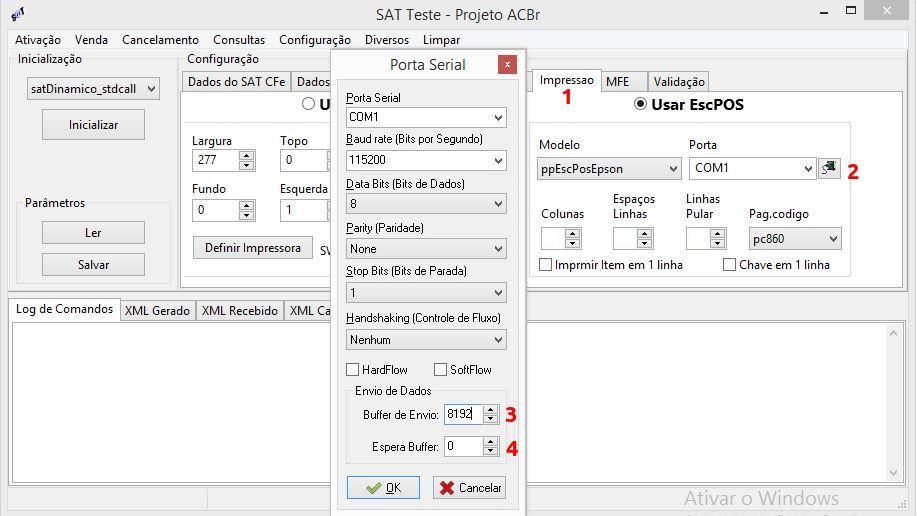

    Para efetuar tal configuração no SATTeste, vá na aba Impressão(1), clique no ícone de configuração(2), e configure o Buffer de Envio(3) e o Espera Buffer(4) conforme imagem abaixo:

    Obs.: O tempo de impressão foi o mesmo usando um tamanho de Buffer alto como 8192, quando usando o valor 1024.

    As configurações foram as seguintes:

  • Modelo: ppEscEpson
  • Porta: COM1
  • Colunas: 48
  • Espaços Linhas: 40
  • Linhas Pular: 4
  • Pag. codigo: pc860

Resultados:



Sobre o equipamento:

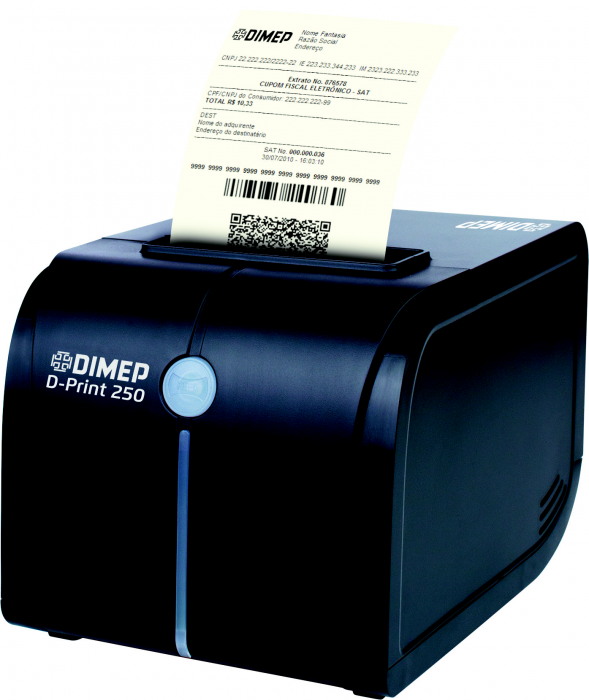

    O gabinete da impressora Dimep D-Print 250 tem um aspecto diferenciado, seu desenho tem um ar moderno e aerodinâmico. Ele foi criado com o objetivo de proteger o interior da impressora de sujeiras e acidentes com algum liquido, permitindo que a impressora seja usada em uma cozinha, por exemplo. Na lateral esquerda há uma alavanca para facilitar a abertura da tampa da baia da bobina de papel. Na base há os “pés” feito de borracha, evitando o deslize em uma superfície lisa. Também na base há dois orifícios para fixá-la na parede. A frente do gabinete é uma tampa parecida com a da baia de papel, que permite realizar manutenções como limpeza, por exemplo.

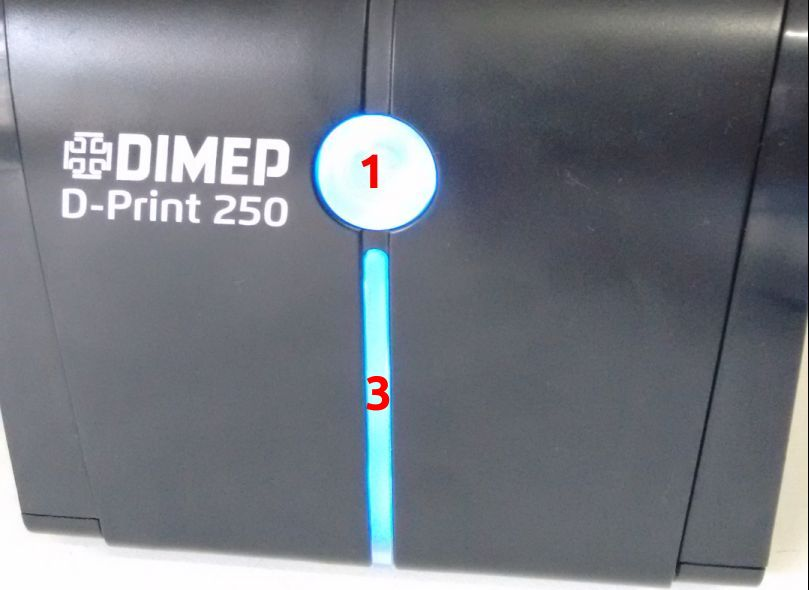

    O botão FEED (Avanço), localizado na frente do gabinete, sinaliza com uma luz azul se a impressora está ligada e vermelha se a impressora está em estado de erro. Abaixo desse botão há uma luz informativa em forma de linha vertical. Ela informa a situação do papel, vermelha para erro e azul para ok.

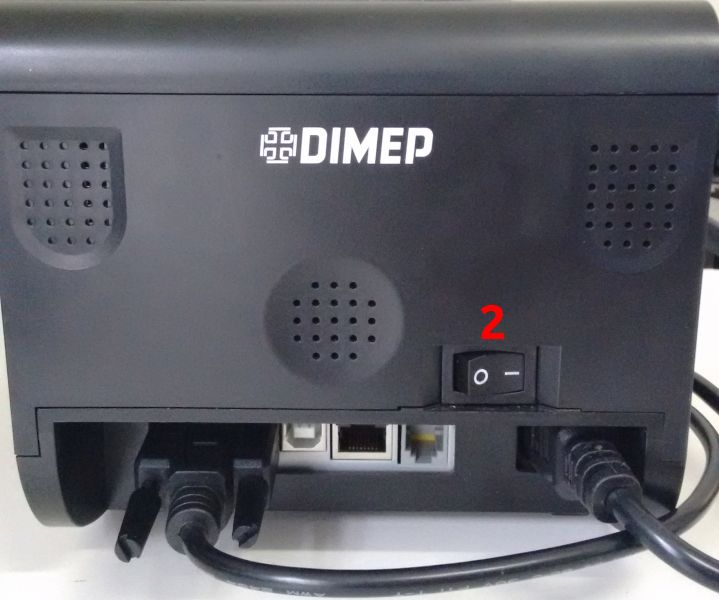

    A chave liga/desliga é na traseira da impressora, evitando desligamentos acidentais.
    A impressora permite três formas de comunicação: serial física através de um conector DB9, serial virtual através de um conector USB e pela rede TCP/IP através de um conector RJ45. Todos estes conectores ficam na traseira da impressora. Há também o conector RJ11 para comunicação com uma gaveta de dinheiro.
    Diferente das outras impressoras do mesmo seguimento, a fonte da D-Print 250 é interna. Para ligá-la na tomada basta usar um cabo de energia comum, igual ao de um computador.

Sobre a utilização do equipamento:
    A instalação foi bastante fácil, em poucos minutos foi possível usá-la com a comunicação USB/Serial e serial física. A configuração da impressora na rede demandou um pouco a mais de tempo, mas bastou consultar o manual Configurando_IP_DPRINT.pdf e não tivemos problemas. Link: http://www.dimep.com.br/wp-content/uploads/manuais-drivers/manuais_drivers/dprint/Manuais/Configurando_IP_DPRINT.pdf. Estes passos também foram descritos neste post.



Ficha técnica fornecida pelo fabricante:
    Características

  • Interface para abertura de gaveta.
  • Botão liga e desliga traseiro, evita desligamento involuntário.
  • Botão frontal para avanço do papel.
  • Buffer de 128KB.
  • Dimensão da bobina: Largura 80mm, Diâmetro 83mm.
  • Tipos de códigos de barras: UPC-A, UPC-E, JAN13 (EAN13), JAN8 (EAN8), CODE39, ITF, CODEBAR, CODE 93, CODE128, QR CODE.
  • Comandos compatíveis com ESC/POS.
  • A única impressora com Leds e Campainha indicando a presença de cupom, acionados por sensor de presença.
  • Fonte interna com conversão automática para 110V ou 220V.
  • 3 interfaces (USB, serial e ethernet)
  • Design moderno
  • Permite o uso da bobina até o final, sem desperdício
  • Velocidade de 250mm por segundo: 1 cupom de 25 cm impresso em 1 segundo
  • Maior número de cupons impressos: 1 milhão de cupons de 20 cm
  • Maior durabilidade da guilhotina: 2 milhões de cortes

Dimensões

  • Altura: 138 mm
  • Largura: 152 mm
  • Profundidade: 200 mm
  • Peso: 1.3 Kg
  • 11 meses depois ...
Postado

Atualização da homologação - Rev. 1:
    O ACBr é um projeto vivo que recebe atualizações diárias. Essas atualizações, normalmente, envolvem correções e novas funcionalidades. Para acompanhar esta realidade, adição de novos testes e revisão dos existentes são frequentes em novas homologações. Fica evidente também, que homologações antigas necessitam de revisões. Por conta disso, adicionamos nesta postagem, informações adicionais e novos testes comumente encontrado em homologações recentes. Quando houver novas funcionalidades nos componentes ocasionando a necessidade de novos testes, serão feitas novas postagem, no mesmo tópico, informando novos testes realizados com o acréscimo da revisão. Ex.: Rev. 2, Rev. 3 … Rev X.

Ambiente:

Computador Desktop
Sistema Operacional Windows 10 64Bit atualizado (31/01/2019)
Processador Intel Core 2 Duo E5400 2.20GHz
Memória 2 GB
USB 2.0





Testes usando os componentes e Demos do ACBr

Utilizamos a versão 3.2.1 do PosPrinterTeste.exe, demo do ACBrPosPrinter, parte do projeto ACBr, para efetuar testes na impressora. A ultima versão do PosPrinterTestes.exe está disponível neste link: https://www.projetoacbr.com.br/forum/files/file/364-posprintertesteexe/
    Durante os testes deixamos as configurações desta forma:

  • Modelo: ppEscPosEpson;
  • Porta: COM1;
  • Colunas: 48;
  • Espaços: 30;
  • Linhas Pular: 7;
  • Pag. codigo: pc860;
  • KC1: 1;
  • KC2: 0;
  • FatorX: 1;
  • FatorY: 1;
  • Demais configurações não alteramos;

Resultados:


Suporte a impressão de imagens e gravação de logotipos:

Realizamos os testes de impressão de imagens e gravação de logotipo na impressora, através de comandos Esc/Pos. Maiores detalhes destas funcionalidades podem ser conferidos neste link:

    Abaixo, o resultado das funcionalidades testadas:

ok Impressão de imagem;
ok Gravar logotipo na memória da impressora: Deve-se primeiro, apagar o logotipo presente na memória da impressora antes de gravar um novo. O motivo, deve-se à impressora travar se enviado apenas o comando de gravação.
ok Apagar logotipo na memória da impressora;
ok Imprimir logotipo gravado na memória da impressora;



Teste de acentuação:
    Atualizamos o teste de acentuação para demonstrar o suporte da impressora com fontes do Tipo B. Esta funcionalidade está presente na ultima versão do PosPrinterTeste.exe:

Resultados:

  • pc860: Todos os acentos foram impressos corretamente;


Impressão de extratos do SAT com QRCode e Logotipo lateral:
    A impressora suportou os comandos enviados. Contudo, não imprimiu corretamente o cupom. Acreditamos que o problema esteja no firmware da impressora, não imprimindo o QRCode de tipo 4 e o logotipo, usando em conjunto, os comandos de pagemode.
    Os testes foram realizados com o uso do SATTeste na versão 2.1. Ele é um demo do ACBrSAT, parte do projeto ACBr. Ele está disponível neste link:
